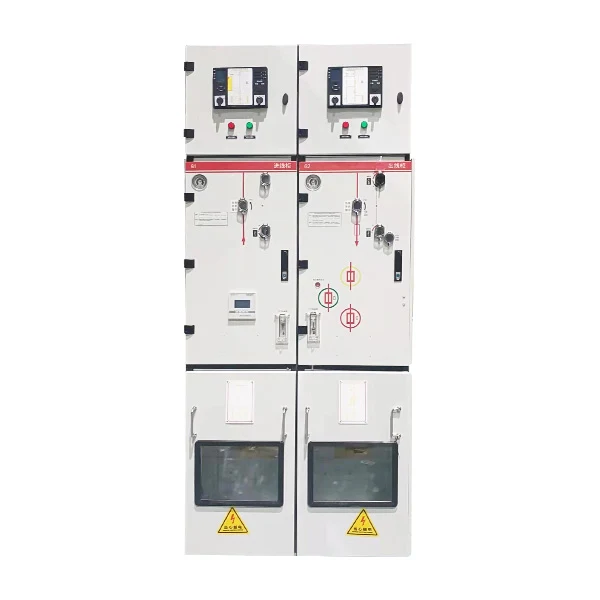

Switchgear de alta tensão atual alto RMU da unidade principal do anel 40.5KV

Entre no reino da distribuição de energia de ponta com o RMU do painel de distribuição de alta tensão e alta corrente da unidade principal de anel de 40,5KV da Kexunan. Como fabricante líder com uma fábrica de última geração, a Kexunan está comprometida em fornecer soluções de alta qualidade para aplicações de alta tensão. Nosso painel RMU meticulosamente elaborado, adaptado para cenários de alta corrente, demonstra nossa dedicação à excelência na fabricação. Escolha Kexunan como seu fabricante confiável e aproveite os recursos de nossa fábrica avançada, garantindo padrões de durabilidade e desempenho de alto nível. Eleve sua infraestrutura de alta tensão com as soluções de comutação RMU confiáveis ​​e eficientes da Kexunan, estabelecendo uma nova referência no setor.

Nos últimos anos, à medida que a sociedade e a economia progrediram, a construção de engenharia tornou-se mais complexa devido aos avanços tecnológicos. Há uma demanda crescente por equipamentos de comutação menores que exijam manutenção mínima e sejam inteligentes. Tanto as empresas nacionais como internacionais de fabricação de interruptores estão desenvolvendo ativamente gabinetes preenchidos com gás de média tensão, também conhecidos como painéis isolados a gás (C-GIS). Aparelhagem isolada a gás refere-se ao envolvimento de componentes de alta tensão, como barramentos, disjuntores, interruptores de isolamento e cabos de alimentação dentro de um invólucro com menor pressão de gás.

1. Ao utilizar o gás hexafluoreto de enxofre como meio para isolamento e extinção de arcos, o tamanho do painel pode ser significativamente reduzido, resultando em um design mais compacto e menor.

2. A parte condutora confiável e segura do circuito principal é vedada com gás SF6, garantindo que o condutor ativo de alta tensão permaneça fechado e não seja afetado por fatores externos. Isto garante a operação segura do equipamento a longo prazo e alta confiabilidade.

3. Não há perigo de choque elétrico ou incêndio.

4. O quadro é projetado com uma estrutura modular independente, onde a caixa de ar é construída a partir de placas de alumínio de alta precisão e pode ser desmontada. A chave de isolamento emprega uma transmissão linear com três posições. Um módulo de controle adicional com quase 100 pontos de CLP está incluído para aterramento, chave de isolamento e operações remotas para minimizar relés de controle e confusão de circuitos. O interruptor de mecanismo modular conecta pontos de abertura e fechamento com contatos em flor de ameixa. Isso elimina a possibilidade de não operação na chave de isolamento rotativa original e na chave de aterramento, resolve o problema de resistência de contato instável e excessiva na chave de isolamento rotativa original e inclui blindagem e coberturas de equalização de tensão na parte externa de cada contato para resolver problemas de descarga parcial. durante a produção de pontos de interrupção do switch.

5. O painel isolado a gás é conveniente e flexível para aplicar e organizar. Ele pode servir como uma unidade independente e atender a vários requisitos de fiação principal por meio de combinação. Entregá-los no local como unidades pode reduzir a instalação no local e aumentar a confiabilidade.

padrões de alta tensão atuais de alta corrente da execução do Switchgear RMU da unidade principal do anel 40.5KV

GB/T11022-1999 Requisitos técnicos comuns para painéis de alta tensão e padrões de equipamentos de controle

GB3906-2006 3,6kV~40,5kV AC Metal Aparelhagem e Equipamento de Controle

GB311.1-1997 Coordenação de Isolamento de Equipamentos de Transmissão e Transformação de Alta Tensão

GB/T16927.1-1997 Tecnologia de teste de alta tensão Parte: Requisitos gerais de teste

GB/T16927.2-1997 Técnicas de teste de alta tensão Parte 2: Sistemas de medição

Medição de descarga parcial GB/T7354-2003

Disjuntores de alta tensão CA GB1984-1989

GB3309-1989 Testes mecânicos de painéis de alta tensão em temperatura ambiente

Código GB4208-2008 para grau de proteção fornecido por gabinetes (IP)

Hexafluoreto de enxofre industrial GB12022-2006

Diretrizes GB8905-1988 para gerenciamento e inspeção de gás em equipamentos elétricos de hexafluoreto de enxofre

Método de teste GB11023-1989 para vedação de gás hexafluoreto de enxofre de painéis de distribuição de alta tensão

GB/T13384-1992 Requisitos técnicos gerais para embalagens de produtos eletromecânicos

GB4207-2003 Materiais de isolamento sólidos - Determinação do índice relativo e de resistência ao traço elétrico sob condições úmidas

GB/T14598.3-2006 Relés elétricos - Parte 5: Isolamento de relés elétricos

GB/T17626.2-1998 Técnicas de teste e medição de compatibilidade eletromagnética - Teste de interferência de reatância de descarga eletrostática

GB/T17626.4-2008 Técnicas de teste e medição de compatibilidade eletromagnética - Teste de imunidade de grupo de pulso transitório rápido elétrico

GB/T17626.5-2008 Técnicas de teste e medição de compatibilidade eletromagnética - Teste de imunidade a surtos (impulso)

GB/T17626.12-1998 Técnicas de teste e medição de compatibilidade eletromagnética - Teste de imunidade a ondas oscilantes

tipo de teste de alta tensão atual alta do Switchgear RMU da unidade principal do anel 40.5KV

◆ Teste de isolamento

◆ Teste de aumento de temperatura

◆ Medição de resistência de circuito

◆ Testes de corrente suportável de curta duração e de corrente suportável de pico.

◆ Verificação das capacidades de criação e quebra

◆ Testes de operação mecânica e testes de características mecânicas

◆ Detecção do nível de proteção

◆ Testes adicionais em circuitos auxiliares e de controle

◆ Teste de tolerância à pressão para compartimentos infláveis

◆ Teste de vedação

◆ Teste de arco interno

◆ Teste de compatibilidade eletromagnética

esquema básico do Switchgear de alta tensão RMU da unidade principal do anel 40.5KV

Condição de Operação

Parâmetro técnico

Aterramento e Separação

O painel de alta tensão isolado a gás C-GIS está disponível em vários níveis de corrente, incluindo 630A, 1250A, 1600A, 2000A, 2500A, 3150A, etc. O revestimento externo é construído a partir de uma placa revestida com alumínio e zinco, enquanto a caixa de gás é montada com placas de aço inoxidável de alta qualidade (grau 304). Cada unidade pode ser expandida e combinada independentemente de acordo com o plano de design. O gabinete é dividido em diferentes salas: sala de controle secundário, sala de barramentos, sala de disjuntores, sala de mecanismos de operação de disjuntores e sala de cabos. A altura de conexão do cabo pode chegar a 700 mm, permitindo manutenção e instalação convenientes. O gabinete também está equipado com um sistema abrangente de proteção de aterramento. O quadro compreende compartimentos funcionais isolados, incluindo salas de comutação, salas de barramentos, salas de cabos e canais de circuito secundário. Uma divisória metálica de aterramento separa cada compartimento funcional, garantindo operação independente.

Sala de controle secundária

O gabinete pode ser encontrado logo abaixo da sala de controle secundária e contém placas para adição de componentes e suportes para fixação dos blocos terminais. A sala de controle secundária foi projetada para acomodar diferentes dispositivos, como terminais de fiação, pequenos terminais de barramento e dispositivos de proteção abrangentes. Esses dispositivos permitem que o sistema execute tarefas como controle remoto, telemetria, sinalização remota e monitoramento local. As aberturas circulares nos painéis laterais e nos terminais simplificam a conexão do gabinete com pequenos barramentos.

Compartimento de barramento

Dentro da caixa de ar superior, há uma combinação da sala de barramentos e do mecanismo de isolamento. Uma vez que o gabinete esteja posicionado no suporte de aterramento, os gabinetes de circuito e os barramentos nos lados esquerdo e direito são efetivamente conectados através da fusão dos gabinetes.

Sala de interruptor

O armário de distribuição isolado a gás apresenta um design em forma de placa que consiste em duas câmaras posicionadas uma sobre a outra no centro do armário. A câmara superior possui uma chave de isolamento de três posições, enquanto a câmara inferior contém um disjuntor a vácuo. O barramento, a chave de isolamento e o disjuntor são dispostos verticalmente. O arranjo de câmara única é simples, econômico e fácil de produzir, mas possui menor confiabilidade devido à proximidade dos componentes. Por outro lado, a estrutura multicâmara garante maior segurança, evitando interferências entre componentes e facilitando a substituição conveniente. No entanto, é uma alternativa mais complexa, desafiadora de fabricar e cara.

Sala Institucional

O sistema baseado em molas é posicionado horizontalmente, com os mecanismos de isolamento e disjuntor claramente separados. É incorporado à haste de isolamento da câmara de extinção de arco a vácuo antes e depois, simplificando assim o processo de transmissão. As características de desempenho do mecanismo se aproximam das funções de abertura e fechamento do disjuntor, levando à diminuição do consumo de energia e ao aumento da confiabilidade e adaptabilidade mecânica.

Sala de TV a cabo

O gabinete é posicionado no topo da sala de cabos e possui um caminho para aliviar a pressão. A altura entre o solo e os terminais de conexão do cabo pode atingir até 700mm. Para atender às normas, a sala de cabos é equipada com intertravamentos de aterramento, possibilitando a instalação de dois cabos e pára-raios em cada circuito. Além disso, os cabos de entrada e saída e os pára-raios são conectados usando o método de inserção de cone interno.
