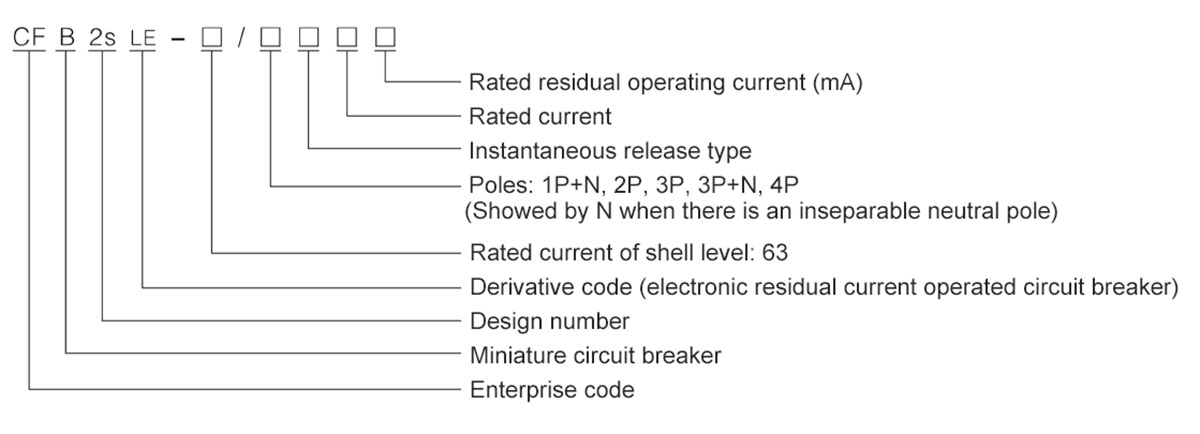

CFB2SLE-63 RCCB TERRA VAZER CIRCULTOR

Descrição do produto

Escopo de aplicação

♦ Adequado para circuitos de rede de distribuição com CA 50/60Hz, tensão de trabalho classificada de 400V e abaixo, e classificaram a corrente de até 63a e abaixo;

♦ Forneça proteção de contato indireta para o ser humen;

♦ Forneça proteção de vazamento para equipamentos;

♦ Proteção de sobrecarga e curto -circuito para linhas e equipamentos de energia;

♦ Em circunstâncias normais, ele pode ser usado para troca frequente de circuitos e início pouco frequente de motores.

♦ Compatiante com os padrões:

Padrões internacionais: IEC61009-1;

Padrão Nacional: GB/T16917.1.

Condição de trabalho

◇ Altitude: ≤2000m;

◇ Umidade ambiental: não superior a 50% a uma temperatura ambiente máxima de+40 ℃, com maior umidade relativa possível em temperaturas mais baixas, como atingir 90% a 20 ℃, levando em consideração a condensação na superfície do produto devido a mudanças de temperatura;

◇ Condições de instalação: O campo magnético externo do local de instalação não deve exceder 5 vezes o campo geomagnético em qualquer direção. O disjuntor de corrente residual geralmente deve ser instalado verticalmente, com a alça voltada para cima para se conectar à fonte de alimentação. O local da instalação não deve ter impacto ou vibração significativa;

◇ Categoria de instalação: II;

Tipo de instalação: TH35-7.5 Guia padrão A instalação do trilho é adotada;

◇ Nível de poluição: 2;

◇ Método da fiação: use parafusos para apertar a fiação.

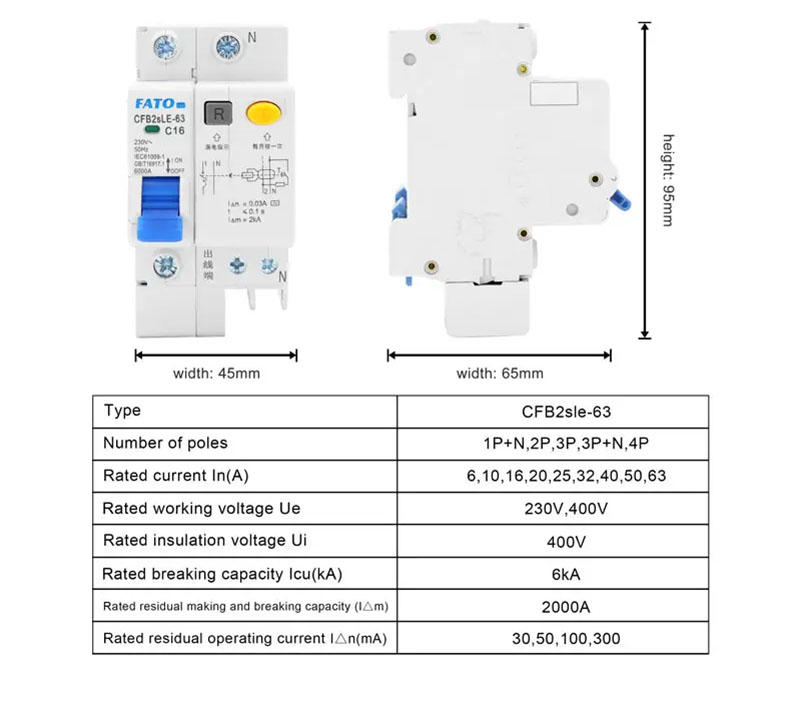

Especificações e parâmetros

♦ Números do polo: 1p+n, 2p, 3p, 3p+n, 4p;

♦ Corrente classificada em (a): 6,10,16,20,25,32,40,50,63;

♦ Tensão de trabalho nominal UE: 230V, 400V;

♦ Tensão de isolamento nominal UI: 400V;

♦ Capacidade de quebra nominal UTI (KA): 6KA;

♦ Conexão residual nominal e capacidade de desconexão L △ m: 2000a;

♦ Corrente de operação residual nominal L △ n (MA): 30;

♦ Vida mecânica: 20000 ciclos;

♦ Vida por vida elétrica: 10000 ciclos;

♦ Nível de proteção: IP20;

♦ Método de instalação: trilho de guia incorporado;

♦ Método da fiação: terminais de fiação com grampos;

♦ Capacidade de fiação: permita que os fios abaixo de 16mm2 sejam conectados (quando inm = 63a);

♦ Torque de aperto: 2n • m (quando inm = 63a);

♦ O tempo máximo de ruptura da corrente residual nominal é t: 0,1s.

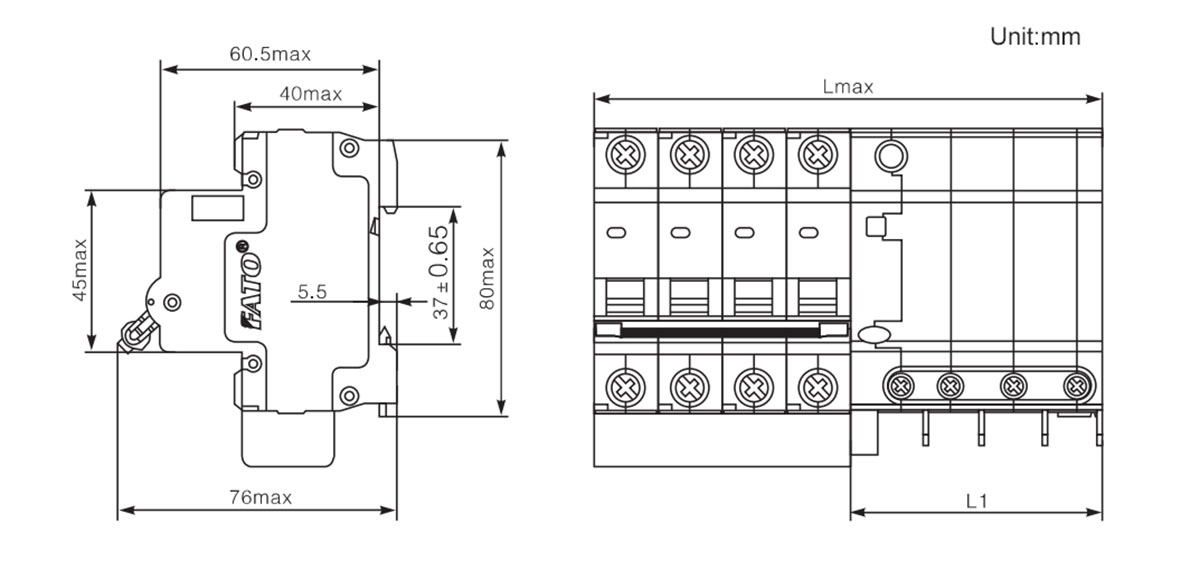

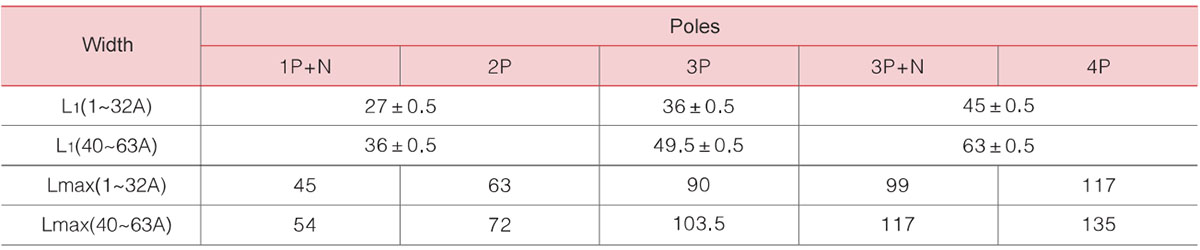

Aparência e dimensões

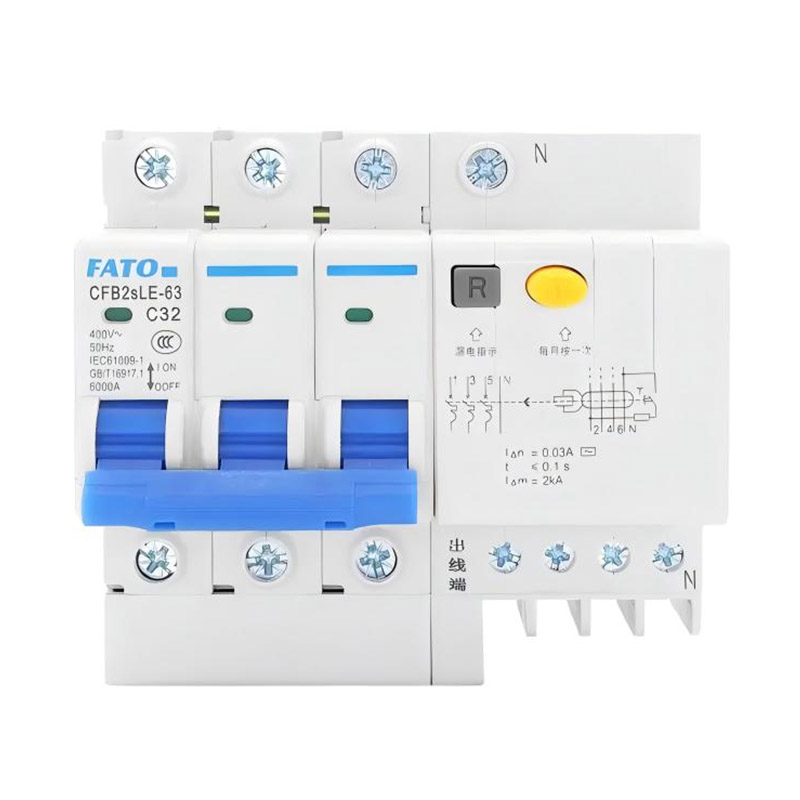

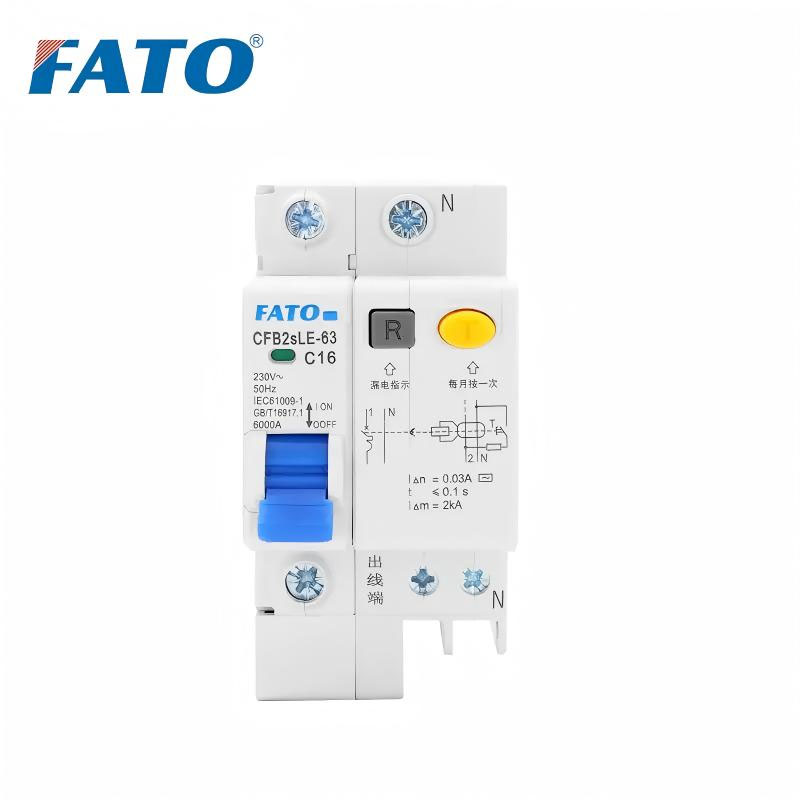

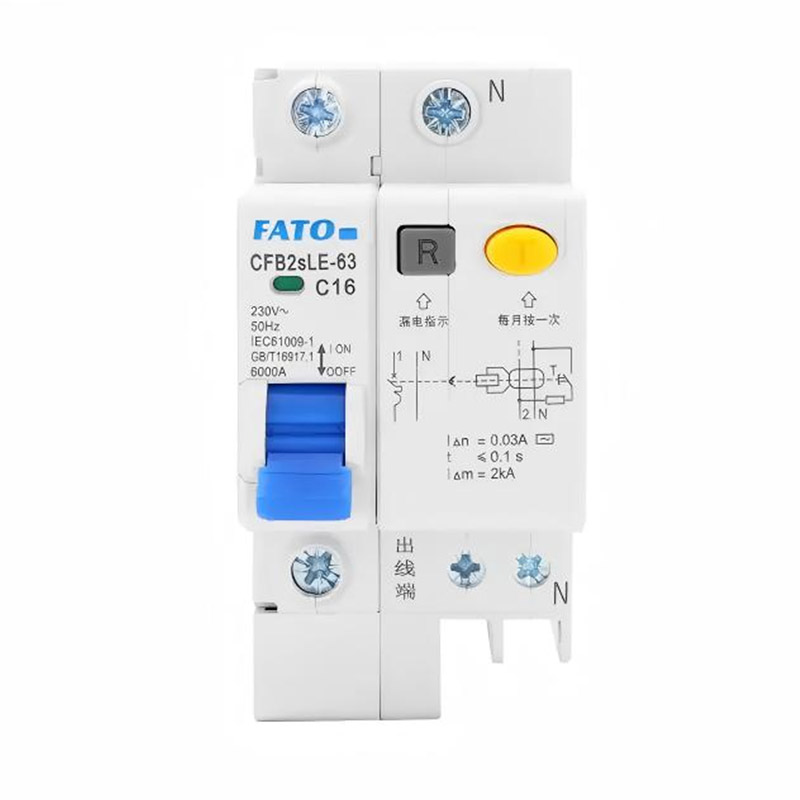

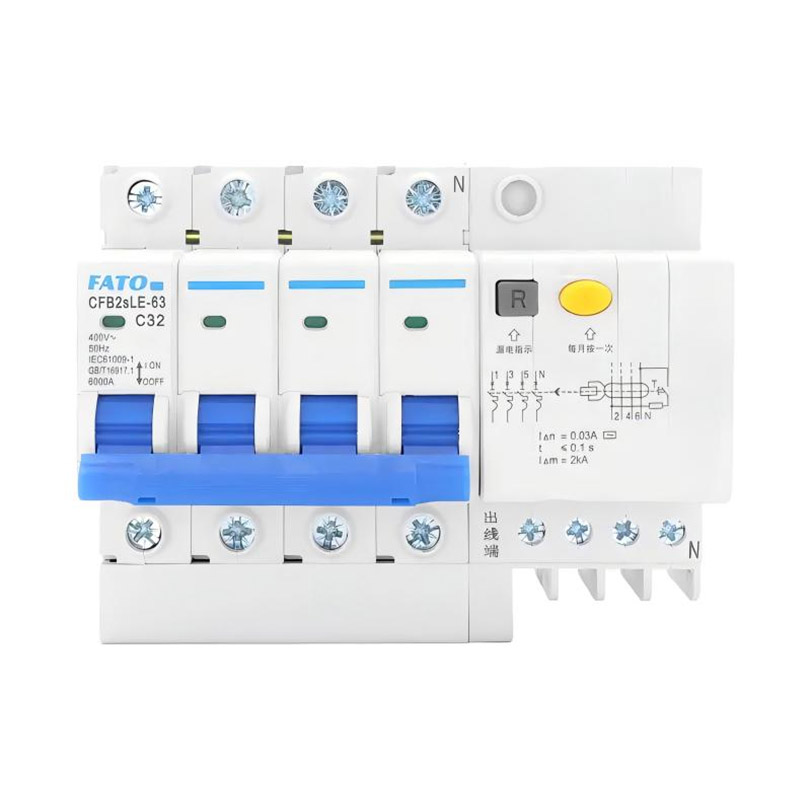

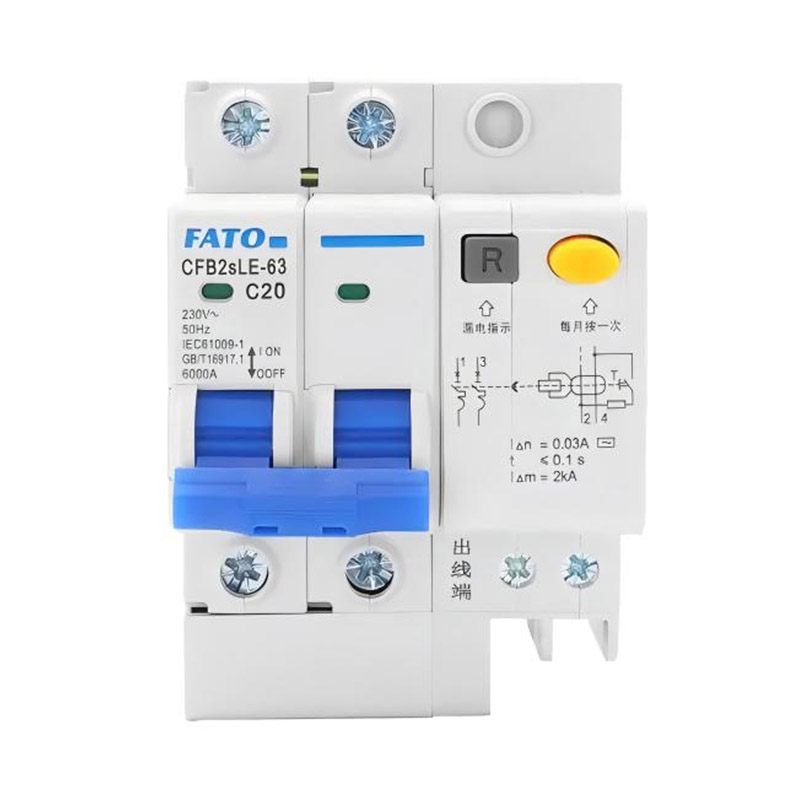

Mostra do produto
