Disjuntor de corrente residual DZ47LE-63 RCCB
Este disjuntor é um dispositivo de proteção de baixa tensão de baixa tensão multifuncional projetado para sistemas de distribuição com CA 50Hz, tensão classificada abaixo de 400V e corrente classificada abaixo de 63a. É adequado para redes de energia industrial, comercial e civil.
Suas funções principais integram proteção de segurança, proteção de equipamentos e monitoramento inteligente, o que pode melhorar significativamente a confiabilidade e a eficiência da operação do sistema de distribuição.
Destaques funcionais do núcleo:
1. Proteção à segurança
1) Garantia de segurança pessoal: Através da tecnologia de detecção de corrente residual de alta precisão (RCD), a proteção indireta em contato é fornecida, reduzindo efetivamente o risco de choque elétrico.
2) Proteção do equipamento e da linha: Sobrecarga integrada e mecanismo de proteção dupla de curto -circuito, cortando com precisão a corrente de falha, evitando incêndios elétricos e danos ao equipamento.
2. Monitoramento inteligente e aviso precoce
1) Função pré-alarm de vazamento: monitoramento em tempo real da corrente residual no circuito. Quando o vazamento anormal (como a degradação do isolamento) é detectado, um sinal de alarme é emitido através de um contato normalmente aberto passivo (contato seco). Ele pode estar ligado ao SCADA, sistema de proteção contra incêndio ou dispositivo de alarme de som e luz sem uma fonte de alimentação externa para obter um aviso precoce de falhas e garantir a continuidade da fonte de alimentação.
2) Configuração do limite flexível: suporta a configuração personalizada dos valores de alarme de vazamento, adaptando os requisitos de sensibilidade de diferentes cenários (como 30MA/100mA ajustável).
3. Capacidade de controle diversificado
Controle de linha e motor: Adequado para operações ocasionais de comutação de linhas de distribuição ou controle intermitente de start-stop de pequenos motores, atendendo aos requisitos de cenários de operação não frequentes.
Cenários de aplicação típicos:
1) Áreas principais da fonte de alimentação: Locais com altos requisitos para continuidade de energia, como data centers e sistemas de TI hospitalar, têm mecanismos de não alarmes para evitar quedas acidentais de energia.
2) Proteção do equipamento: Proteção do front-end para dispositivos como conversores de frequência e armários elétricos externos que são suscetíveis a vazamentos elétricos ou impacto ambiental.
3) Operação e manutenção inteligentes: Ao conectar -se ao sistema de gerenciamento de edifícios (BMS) através de sinais de toque, podem ser alcançados o monitoramento remoto e a manutenção preventiva.
Vantagens do produto:
1) Alta confiabilidade: estrutura de viagem dupla magnética térmica, equilibrando a proteção de atraso da sobrecarga e características de ação instantânea de curto-circuito.
2) Expansão flexível: um módulo de comunicação opcional, suportando o monitoramento de status remoto e o diagnóstico de falhas.
3) Instalação fácil: design modular padronizado, compatível com a instalação do trilho convencional, adequado para caixas de distribuição compactas.
Resumo: Este disjuntor foi projetado com o conceito de "aviso primeiro, orientado para a segurança", que garante a segurança do pessoal e do equipamento, maximizando a estabilidade da operação do sistema. É o dispositivo de proteção preferido para os modernos sistemas de distribuição inteligente.
Enviar consulta
Descrição do produto

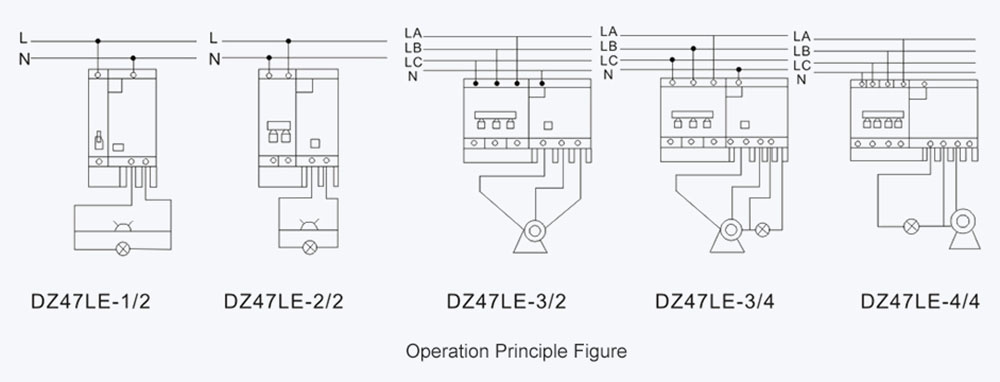

Instrução da função do produto
Escopo de aplicação
♦ Adequado para circuitos de rede de distribuição com CA 50Hz, tensão de trabalho classificada de 400V e abaixo e corrente classificada de 63A e abaixo;
♦ Fornecer proteção de contato indireta para indivíduos;
♦ Forneça proteção de vazamento para equipamentos;
♦ Proteção de sobrecarga e curto -circuito para linhas e equipamentos de energia;
♦ Em circunstâncias normais, ele pode ser usado para troca frequente de circuitos e início pouco frequente de motores.
♦ Este disjuntor pode monitorar o valor de corrente residual e a saída passiva normalmente aberta contatos para alarme sem tropeçar.
♦ Este disjuntor possui um alarme de vazamento selecionável sem uma função de disparo.
1. Quando a função de proteção contra vazamentos é ligada, a luz de alarme de vazamento não acende. Quando a corrente de vazamento no circuito atingir o valor operacional, o produto tropeçará dentro do tempo especificado;
2. Quando a função de proteção contra vazamentos é desligada: quando a corrente de vazamento é gerada no circuito, a luz de alarme de vazamento está sempre acesa, mas o produto não tropeça. Neste momento, o circuito deve ser mantido em tempo hábil.
♦ Compatiante com os padrões:
Padrões internacionais: IEC61009-1;
Padrão Nacional: GB/T16917.1;
♦ De acordo com as especificações técnicas para a licitação da grade de estado Xizang Electric Power Co., Ltd., o pequeno disjuntor de vazamento deve ter a função da saída de vazamento.
Condição de trabalho
◇ Altitude: ≤2000m;
◇ Temperatura ambiental: -5 ℃ ~+40 ℃, com um valor médio que não excede+35 ℃ em 24 horas;
◇ Umidade ambiental: não superior a 50% a uma temperatura ambiente máxima de+40 ℃, com maior umidade relativa possível em temperaturas mais baixas, como atingir 90% a 20 ℃, levando em consideração a condensação na superfície do produto devido a mudanças de temperatura;
◇ Condições de instalação: O campo magnético externo do local de instalação não deve exceder 5 vezes o campo geomagnético em qualquer direção. Os disjuntores operados por corrente residual geralmente devem ser instalados verticalmente, com a alça voltada para cima para se conectar à fonte de alimentação. Não deve haver impacto ou vibração significativa no local de instalação;
◇ Categoria de instalação: II;
◇ Tipo de instalação: TH35-7.5 A instalação do trilho de guia padrão é adotada;
◇ Nível de poluição: 2;
◇ Método da fiação: use parafusos para apertar a fiação.

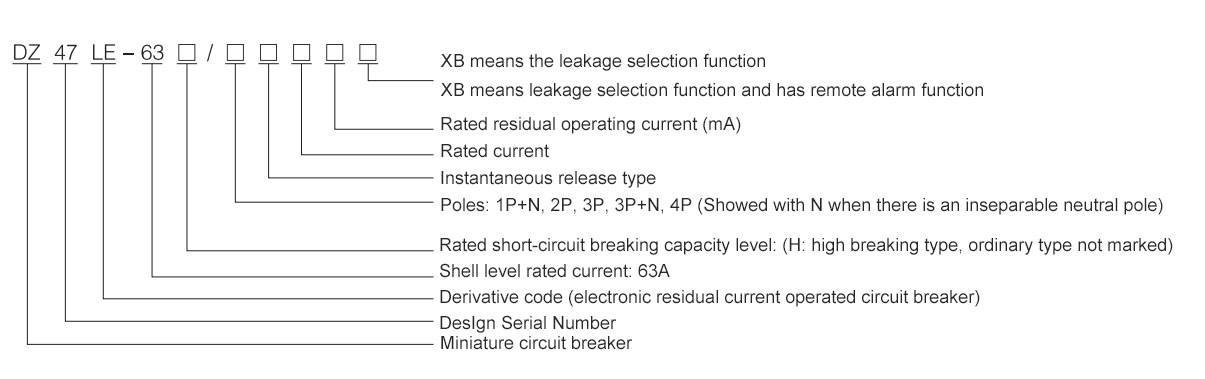

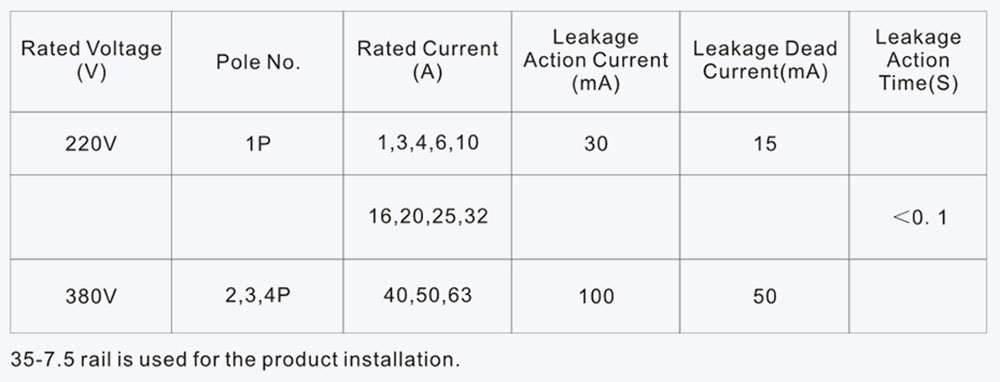

Especificações e parâmetros
♦ Número de postes: 1p+n, 2p, 3p, 3p+n, 4p;
♦ Corrente classificada em (a): 6,10,16,20,25,32,40,50,63;
♦ Tensão de trabalho nominal UE: 230V, 400V;
♦ Tensão de isolamento nominal UI: 500V;
♦ Capacidade de quebra nominal UTI (ka): 4 (6a ~ 40a, tipo C), 3 (50a, 63a, tipo C), 4.5 (6a ~ 63a, tipo D);
♦ Tipo H: 6 (6a ~ 63a, tipo C, tipo D);
♦ Conexão residual nominal e capacidade de desconexão L △ m: 2000a;
♦ Corrente de operação residual nominal L △ n (MA): 30;
♦ Corrente residual sem operação residual n △ no (MA): 15,25.50150;
♦ Vida de vida mecânica: 2000 ciclos;
♦ Vida por vida elétrica: 2000 ciclos;
♦ Frequência operacional: 120 vezes/hora;
♦ Acessórios elétricos: de, SD;
♦ Nível de proteção: IP20;
♦ Método de instalação: trilho de guia incorporado;
♦ Método da fiação: terminais de fiação com grampos;
♦ Capacidade de fiação: permita que os fios abaixo de 16 mm sejam conectados;
♦ Torque de aperto: 2n • m.

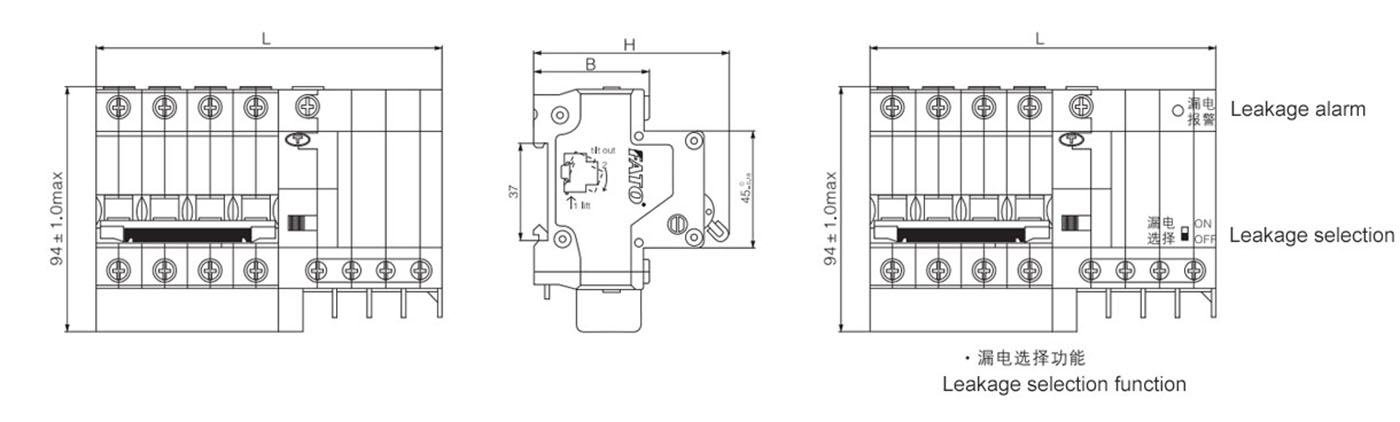

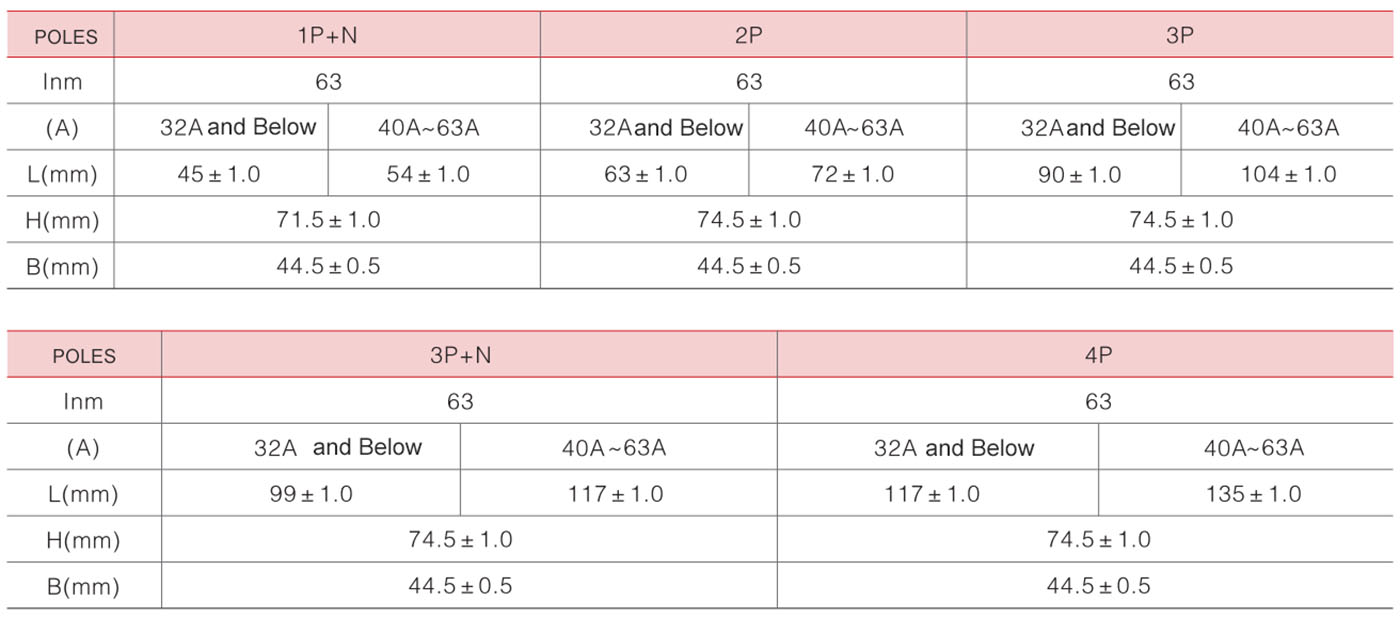

Aparência e dimensões

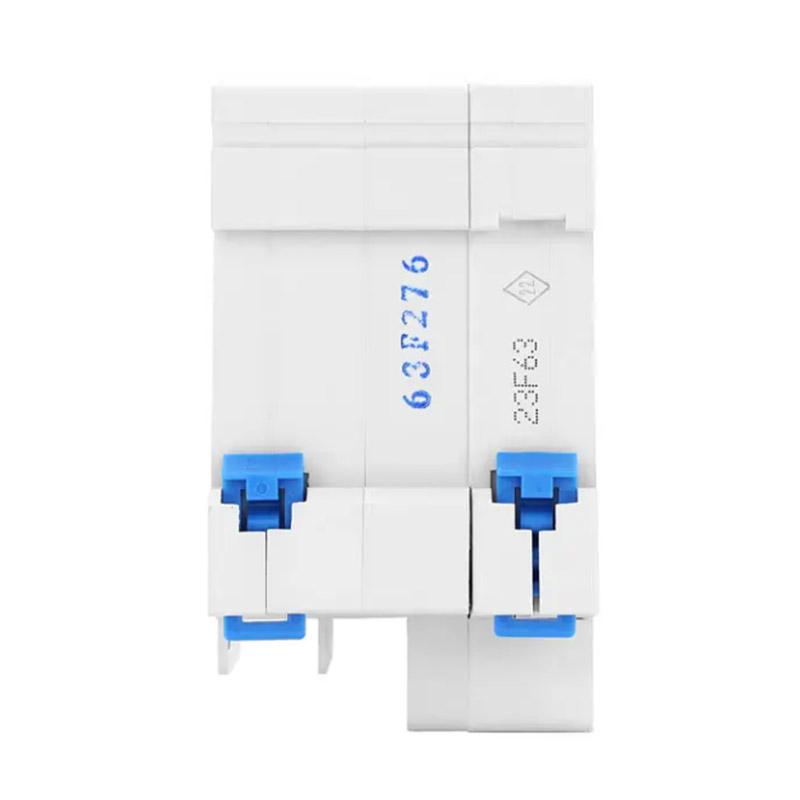

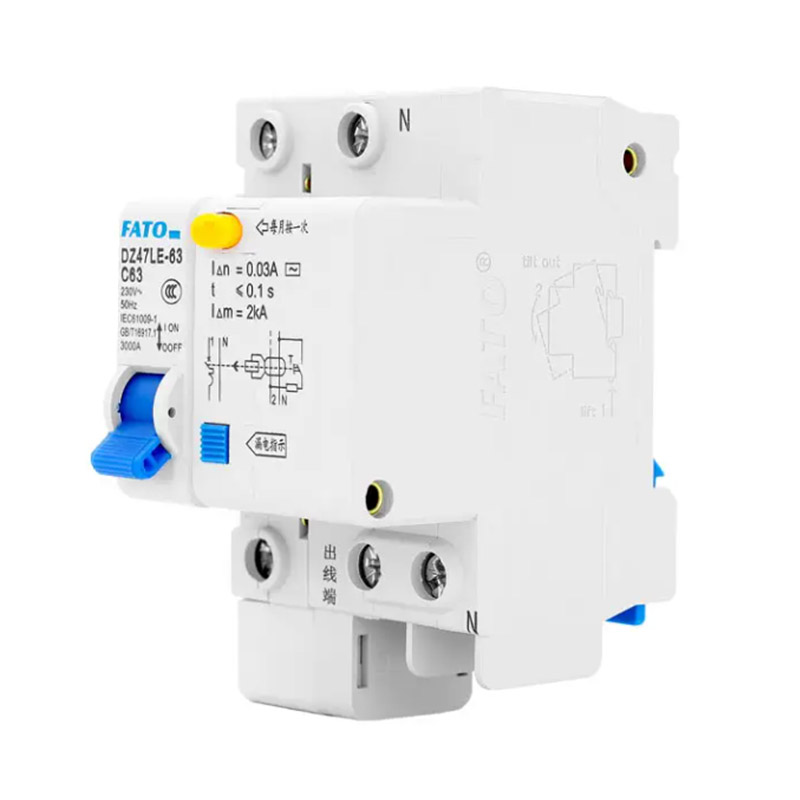

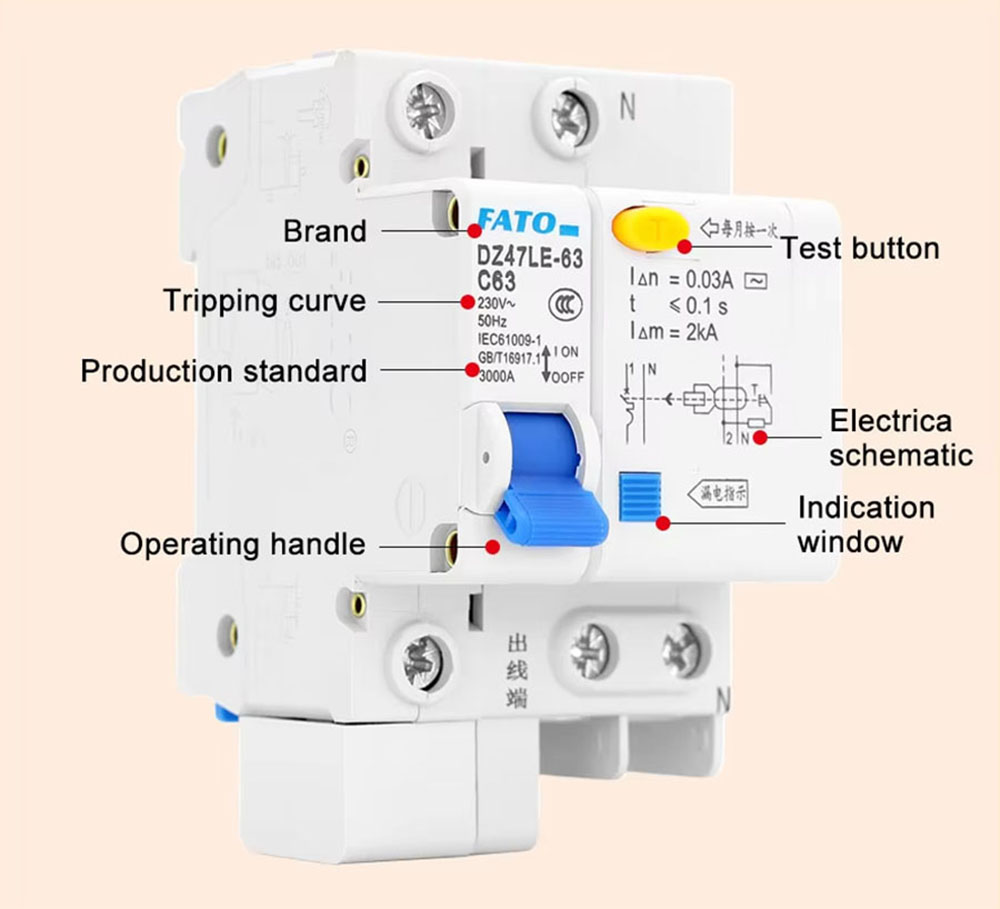

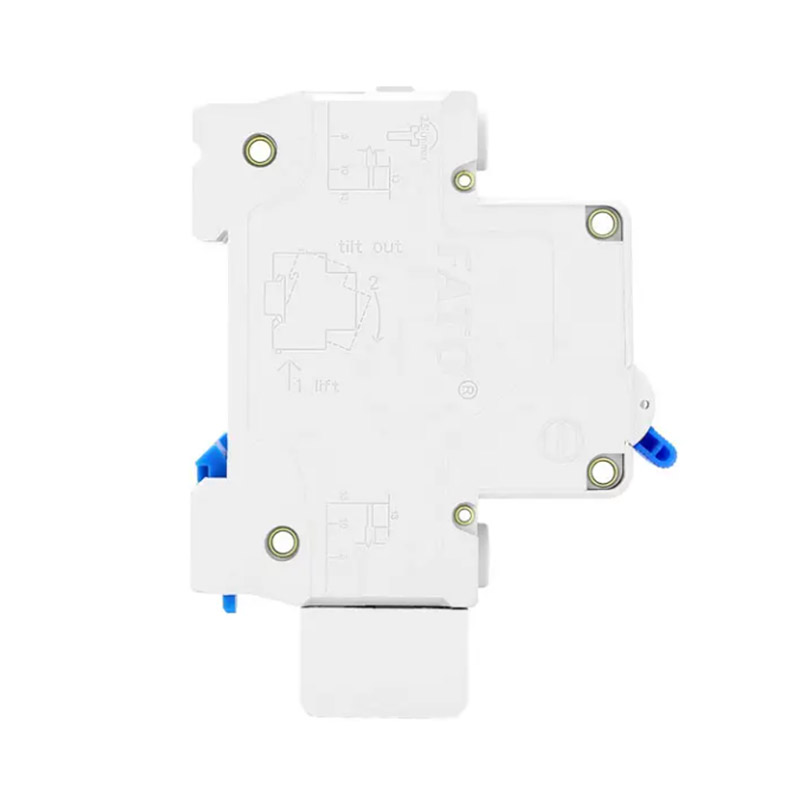

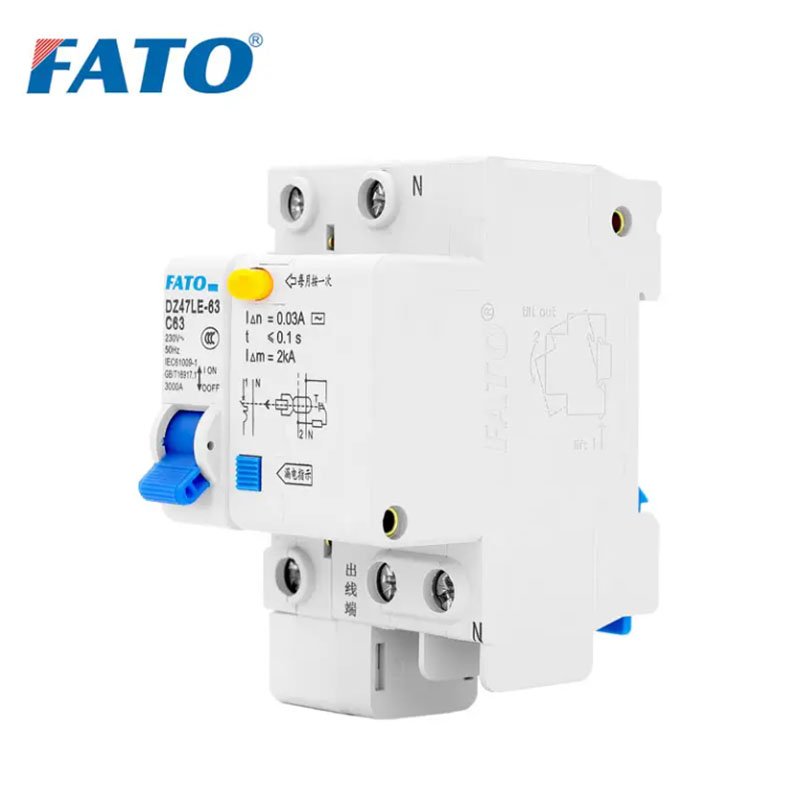

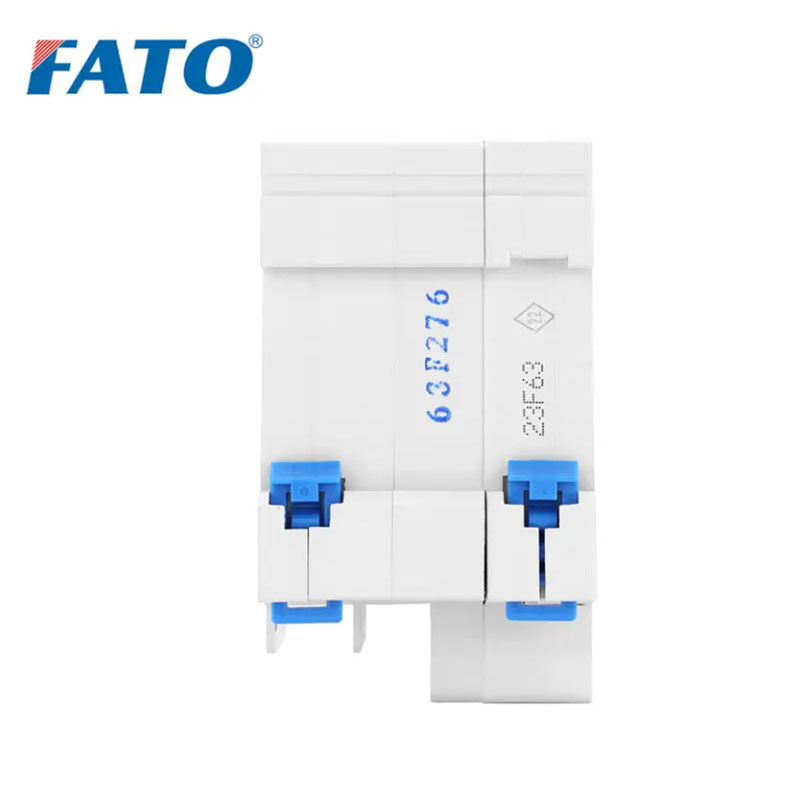

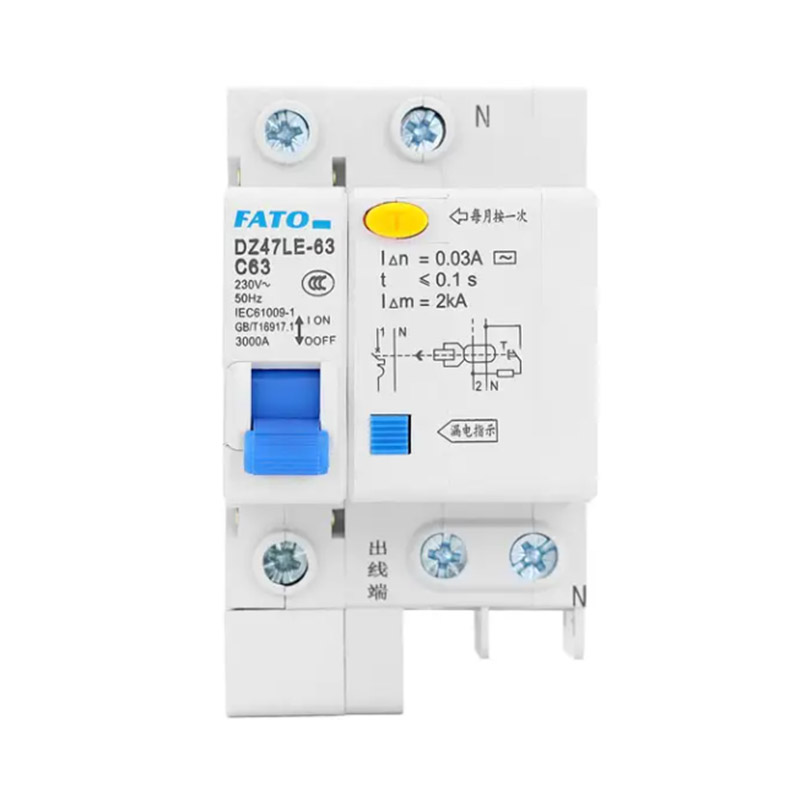

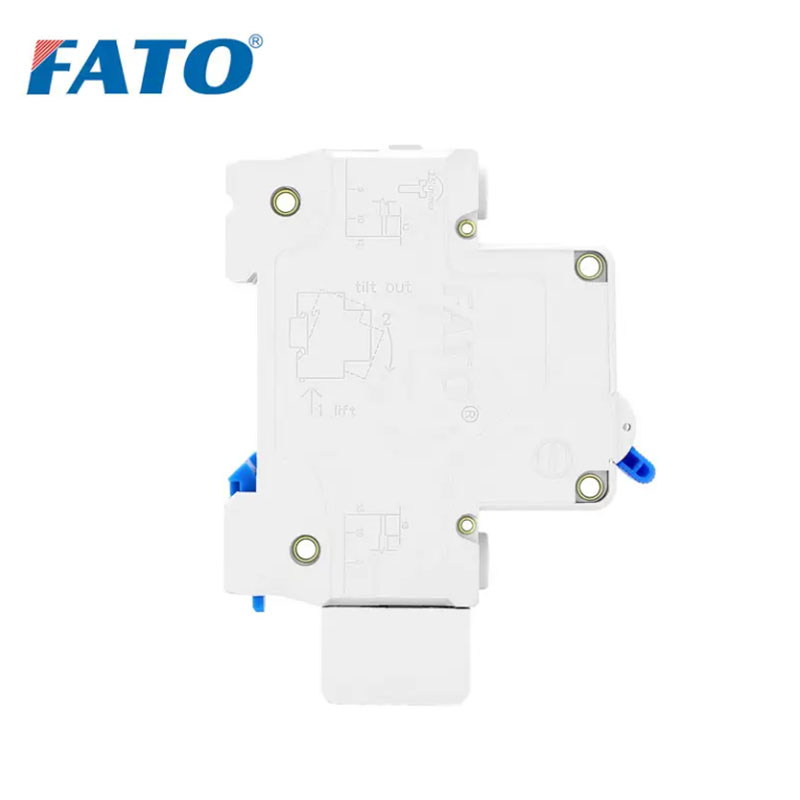

Mostra do produto
