Disjuntor de miniatura CFB2S-63 MCB DIN RAIL AC

Os detalhes dos produtos mostram

Escopo de aplicação

O disjuntor em miniatura CFB2S-63 é adequado para proteção de sobrecarga e curto-circuito de sistemas de distribuição de iluminação ou sistemas de distribuição do motor da gaiola de esquilo com 50Hz CA, tensão nominal de 400V e abaixo e classificação de corrente de até 63a. Também pode ser usado para a conversão de operação pouco frequente de linhas em condições normais. Este disjuntor é adequado para áreas industriais, comerciais, altas e residenciais. O produto atende aos seguintes padrões: IEC60898-1 、 GB10963.1.

Características da estrutura

Estrutura: O disjuntor é composto principalmente por um shell de isolamento, um mecanismo operacional, um atraso, uma liberação instantânea, contatos e um sistema de extinção de arco; o mecanismo de operação é uma estrutura de liberação livre. Durante a operação normal ou anormal, os contatos só podem permanecer na posição fechada ou aberta. Os contatos móveis do disjuntor de vários polos estão ligados mecanicamente e cada pólo é basicamente fechado ou aberto ao mesmo tempo.

Working principle: When an overload fault occurs in the circuit, the overload current causes the bimetallic strip to bend, pushing the lock buckle to release, mechanically driving the contact to disconnect and cut off the circuit quickly;When a short circuit fault occurs in the circuit, and the fault current reaches the instantaneous action value of the product, the short circuit current passes through the coil to attract the iron core and push the top rod, pushing the lock buckle open and causing it to viagem, alcançando assim a função de cortar o circuito;

O disjuntor tem uma função de limitação de corrente. Quando ocorre um curto -circuito, o núcleo de ferro faz com que o poste superior separe os contatos e também abre a fivela de trava. A resistência ao arco reduz a corrente de curto-circuito, desempenhando um papel de limitação de corrente. O mecanismo opera simultaneamente para manter os contatos na posição desconectada. O arco é rapidamente extinto através da ação abrangente do sistema de extinção do arco.

Condição de trabalho

◇ O limite superior da temperatura do ar circundante não deve exceder+40 ℃, o limite inferior não deve ser inferior a -5 ℃, e o valor médio de 24 horas não deve exceder+35 ℃;

◇ Altitude: a altitude do local de instalação não deve exceder 2000m;

◇ Condições atmosféricas: A+40 ℃, a temperatura relativa do ar não excede 50%,

e uma umidade relativa mais alta é permitida em temperaturas mais baixas;

◇ A temperatura mínima média do mês mais molhada não deve exceder+25 ℃, e o A umidade relativa máxima média daquele mês não deve exceder 90%, levando a condensação da conta na superfície do produto causada por mudanças de temperatura;

◇ Nível de poluição: Nível 2;

◇ Categoria de instalação: Classe III;

◇ Tipo de instalação: TH35-7.5 Tipo de instalação O trilho de instalação é usado para instalação;

◇ Condições de instalação: o ângulo de inclinação entre a superfície da instalação e a vertical A superfície não deve exceder 5 °.

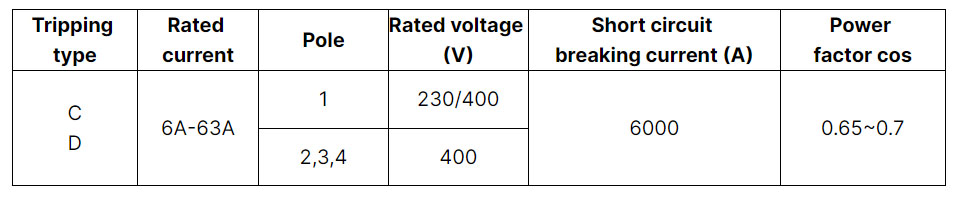

Especificações e parâmetros

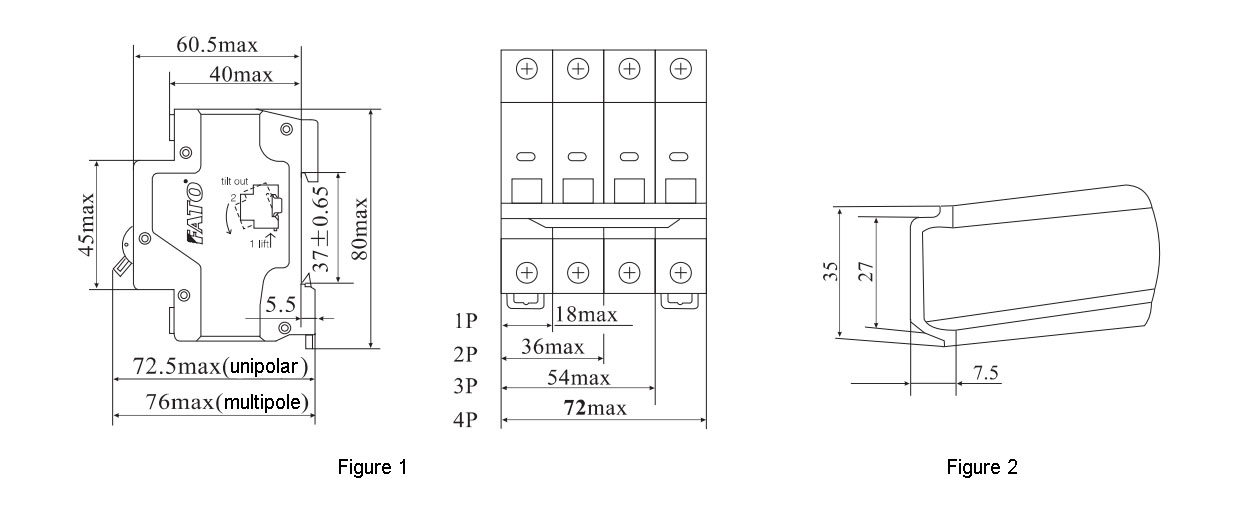

Aparência e dimensões

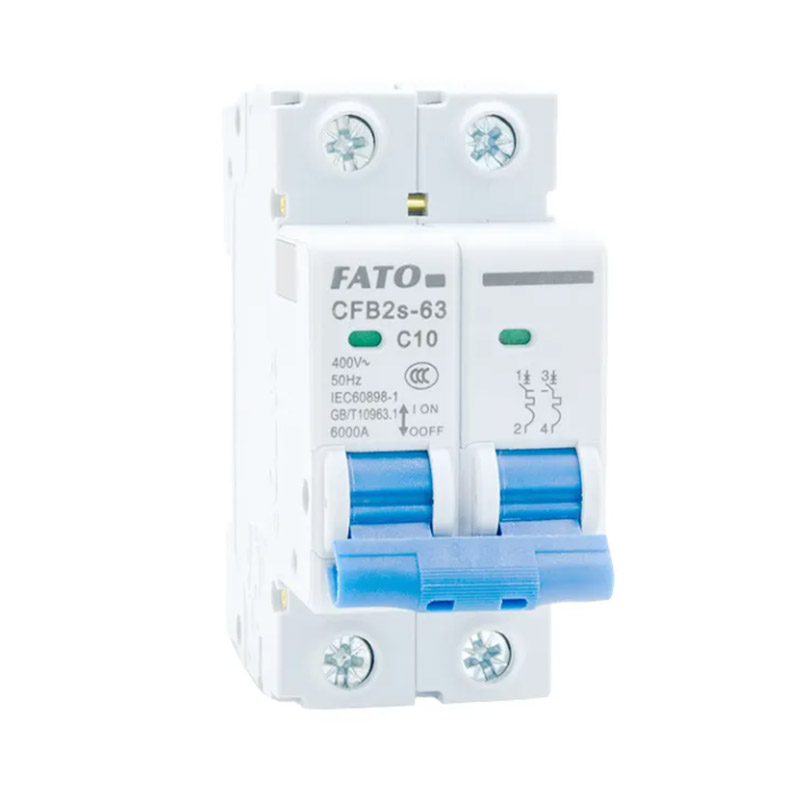

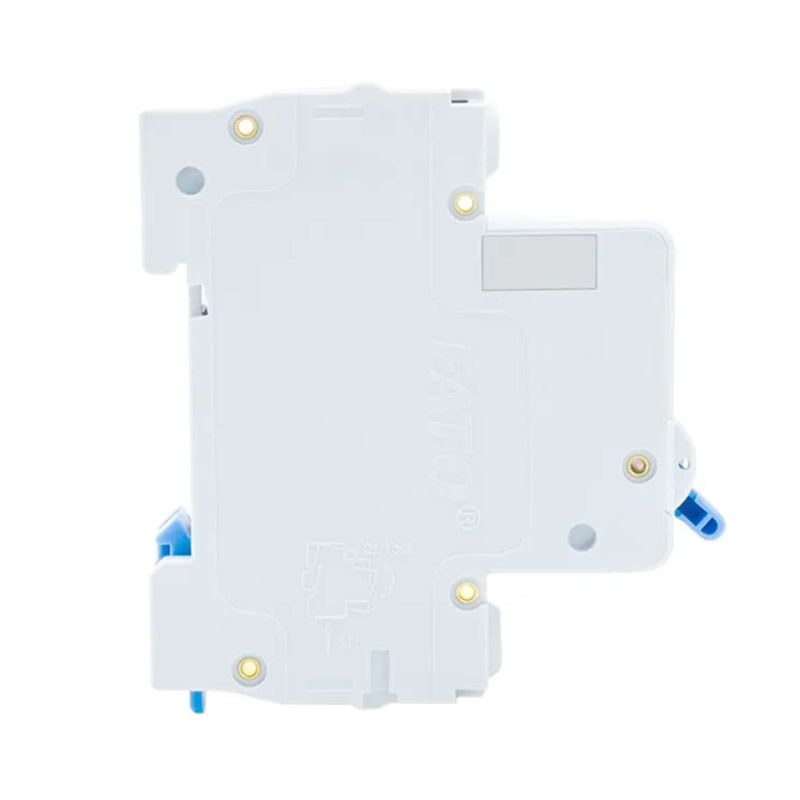

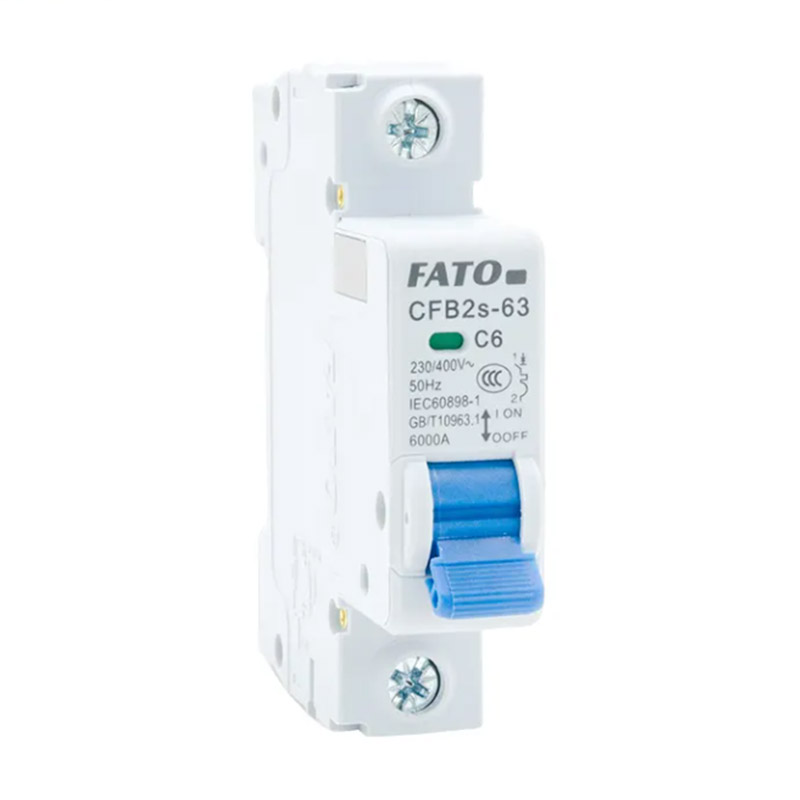

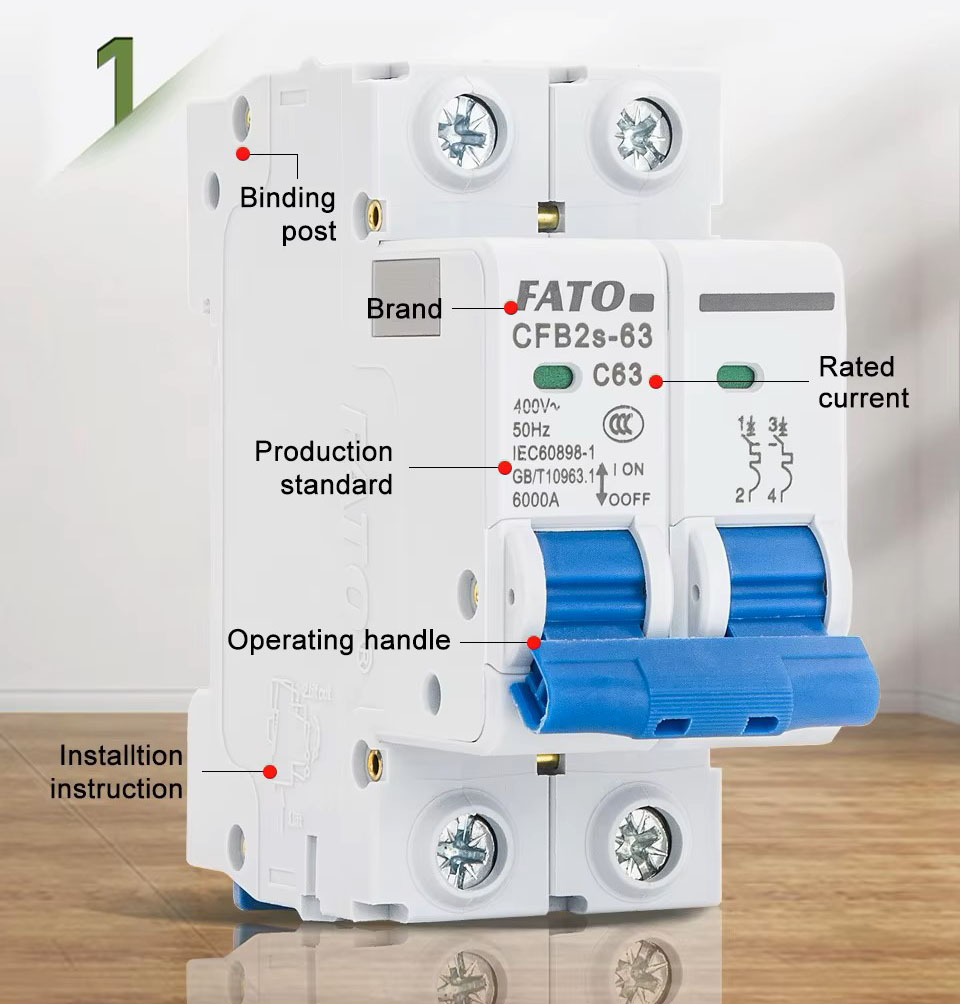

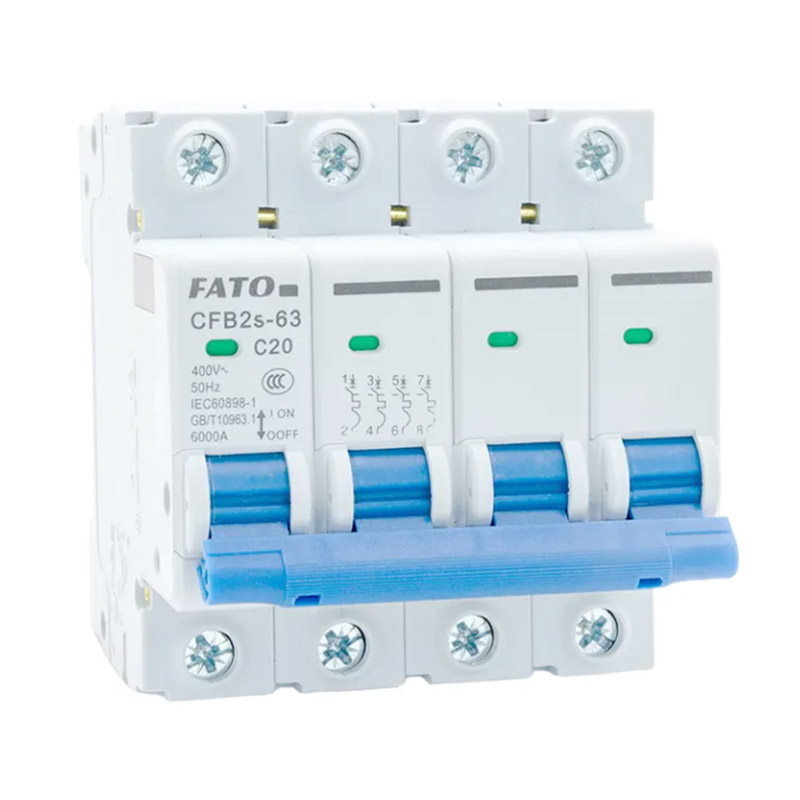

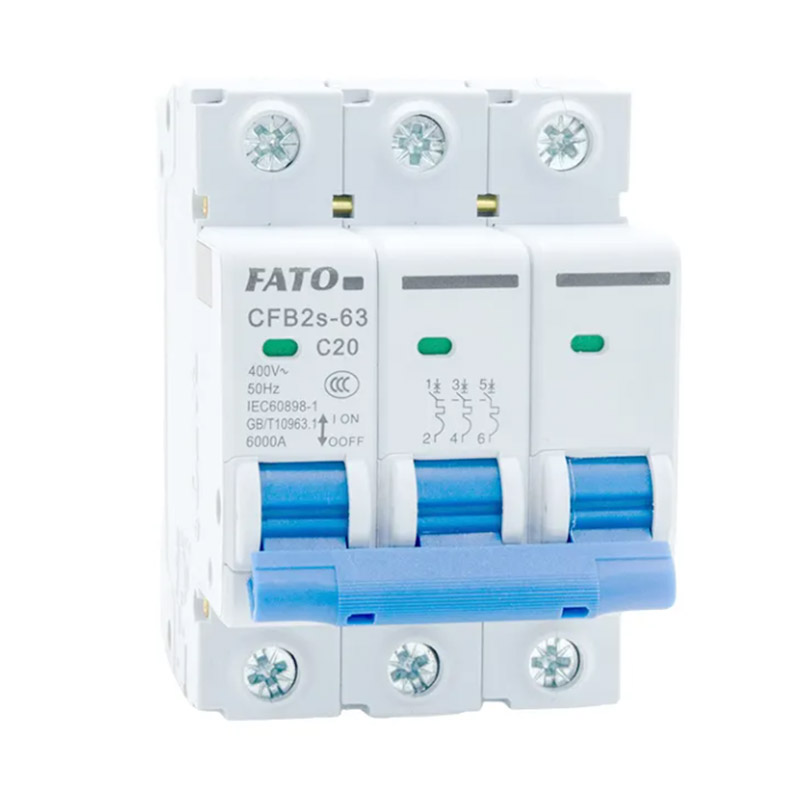

Mostra do produto
