Discarro de Dz47S-63 MCB disjuntor miniatura 4.5ka Capacidade de quebra

Descrição do produto

Escopo de aplicação

O disjuntor miniatura da série DZ47S-63 (H) foi projetado para proteger contra sobrecargas e curtos circuitos em sistemas elétricos com uma frequência CA de 50Hz, uma classificação de tensão máxima de 230/400V e uma classificação de corrente de até 100a. Além disso, pode ser usado para troca ocasional de linhas e equipamentos em condições operacionais normais. Este produto está em conformidade com os seguintes padrões: IEC60898-1 、 GB10963.1

Características da estrutura

Esses seriers de disjuntores compreendem um gabinete plástico robusto, uma liberação de sobrecorrente, um mecanismo operacional, contatos e um sistema de supressão de arco. O invólucro externo é construído a partir de um material plástico resistente ao fogo e alto desempenho. Nesta configuração, várias unidades de um pano combinaram-se ao disjuntor de vários pólo, com o mecanismo de viagem ligado por uma haste e o identificador operacional conectado pela operação On/Off em todos os pólos.

Condição de trabalho

◇ O limite superior da temperatura do ar circundante não deve exceder+40 ℃, o limite inferior não deve ser inferior a -5 ℃, e o valor médio de 24 horas não deve exceder+35 ℃;

◇ Altitude: a altitude do local de instalação não deve exceder 2000m;

◇ Condições atmosféricas: A+40 ℃, a temperatura relativa do ar não excede 50%, e uma umidade relativa mais alta é permitida em temperaturas mais baixas;

◇ A temperatura mínima média do mês mais molhada não deve exceder+25 ℃, e o A umidade relativa máxima média daquele mês não deve exceder 90%, levando a condensação da conta na superfície do produto causada por mudanças de temperatura;

◇ Nível de poluição: Nível 2;

◇ Categoria de instalação: Classe III;

◇ Tipo de instalação: TH35-7.5 Tipo de instalação O trilho de instalação é usado para instalação;

◇ Condições de instalação: o ângulo de inclinação entre a superfície da instalação e a vertical A superfície não deve exceder 5 °.

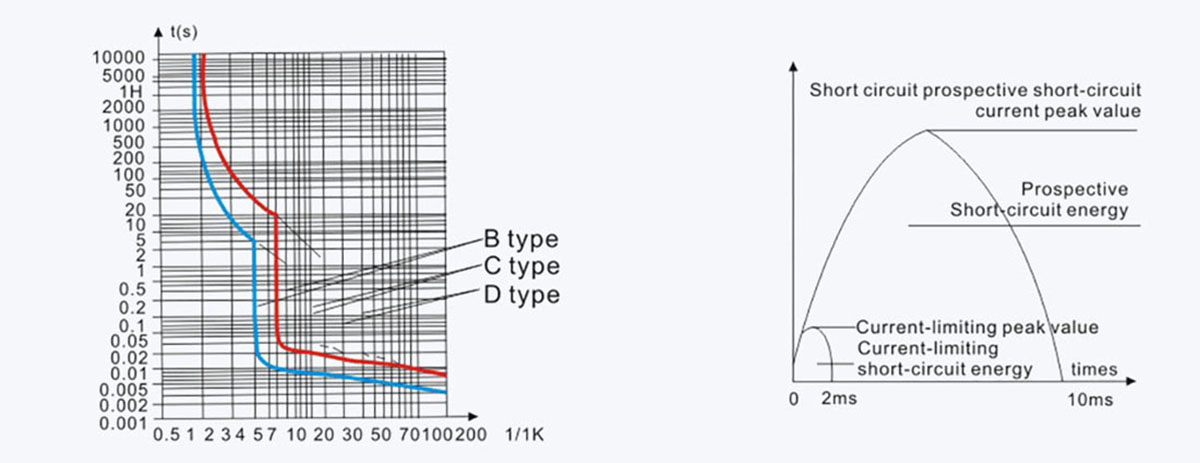

Especificações e parâmetros

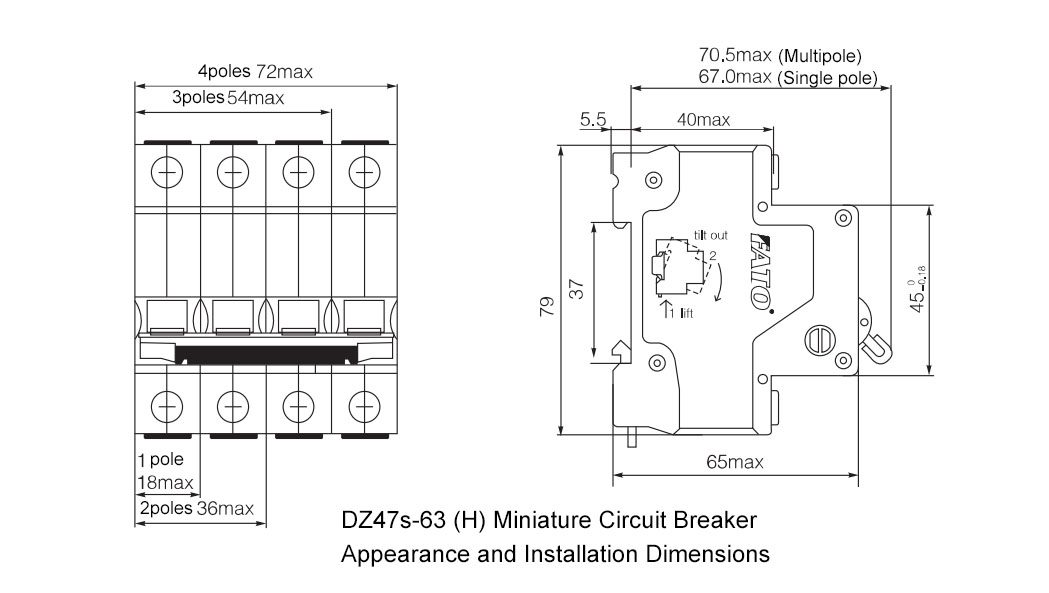

Aparência e dimensões

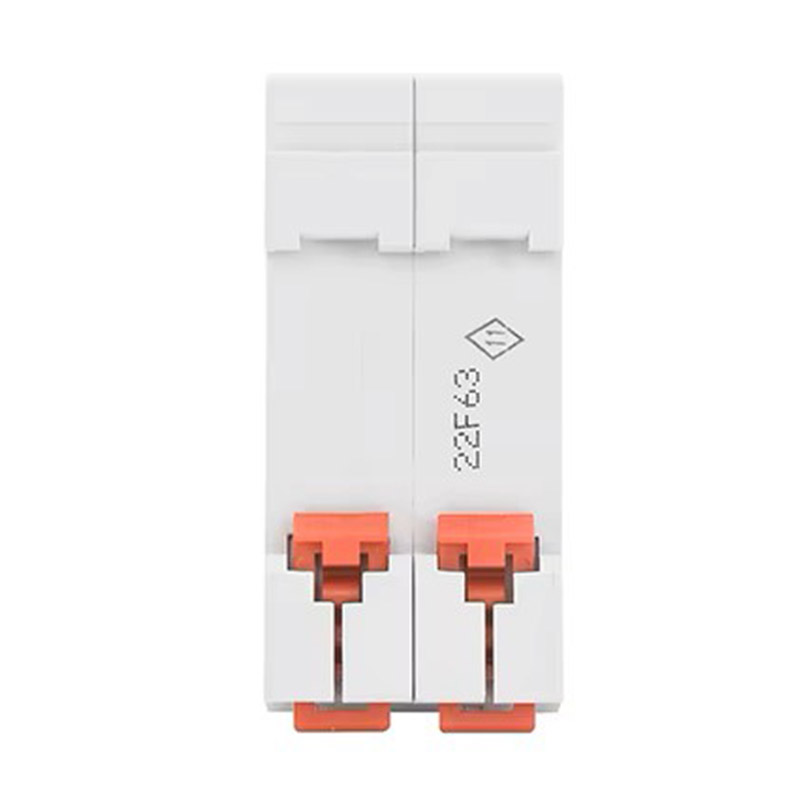

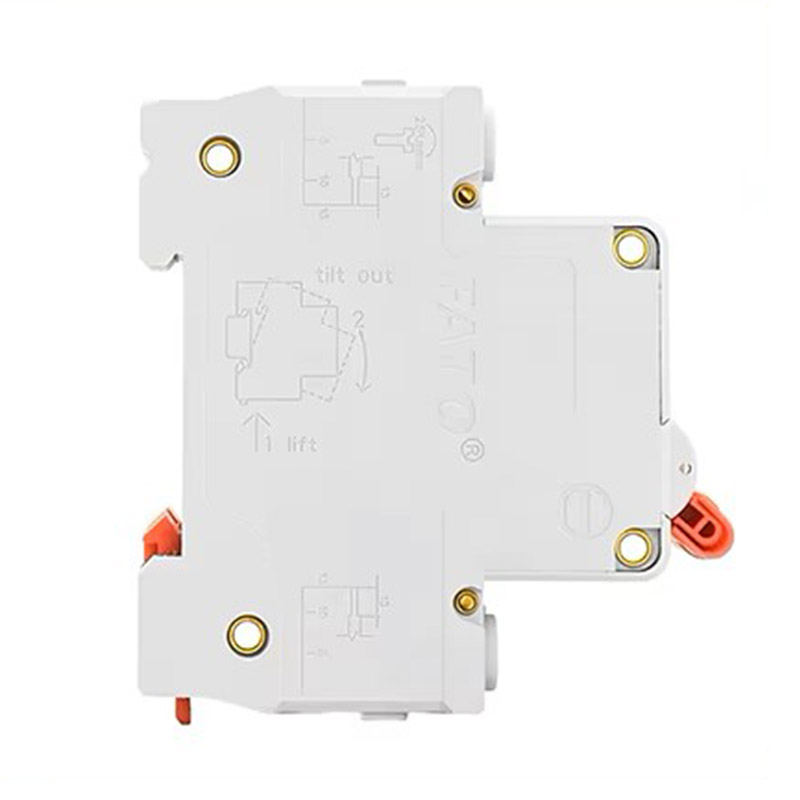

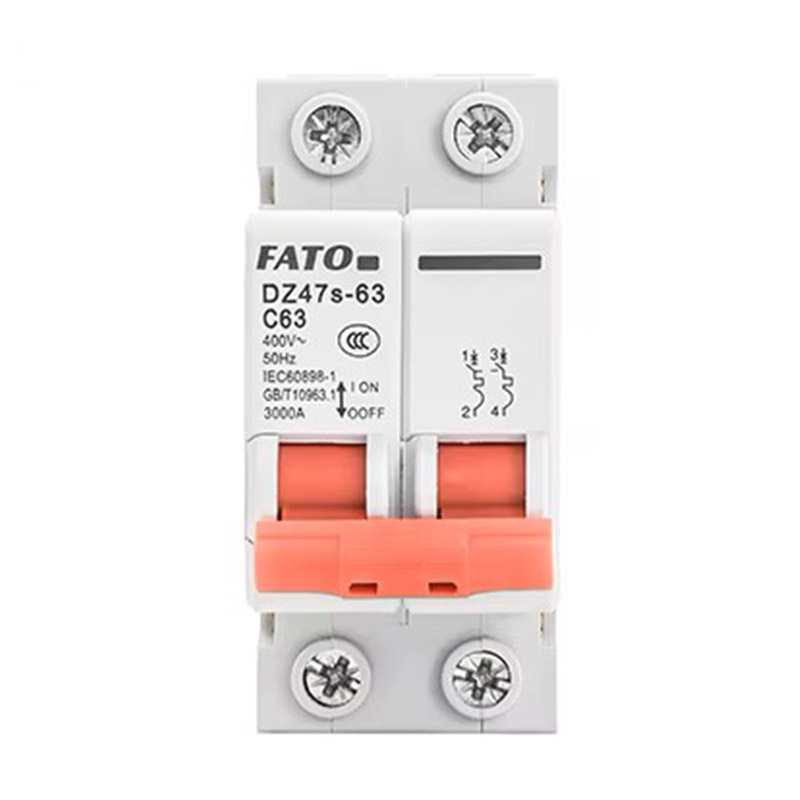

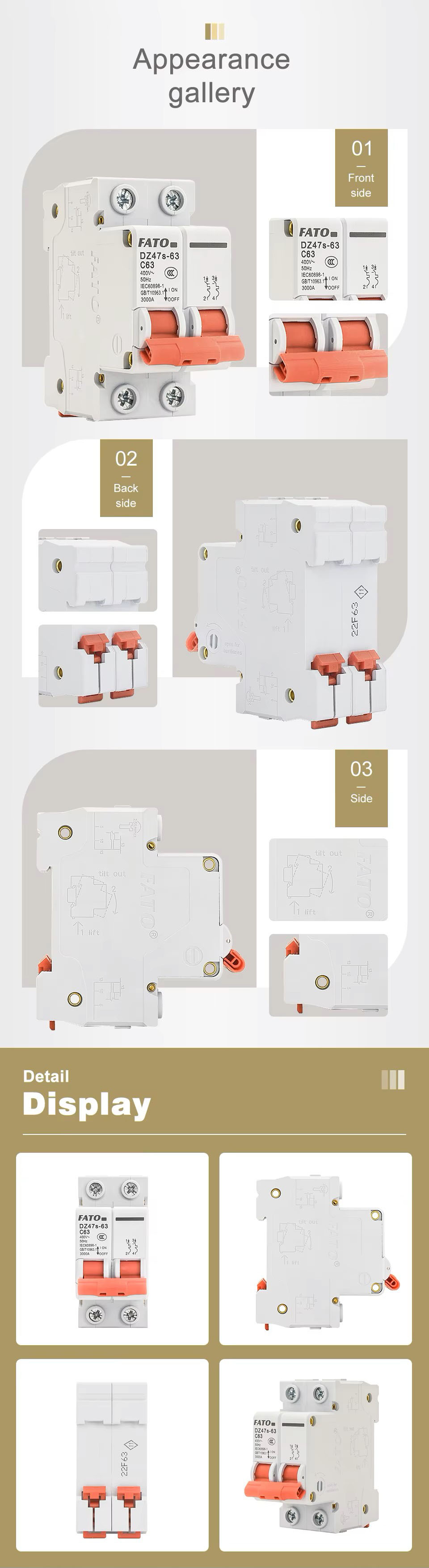

Mostra do produto
