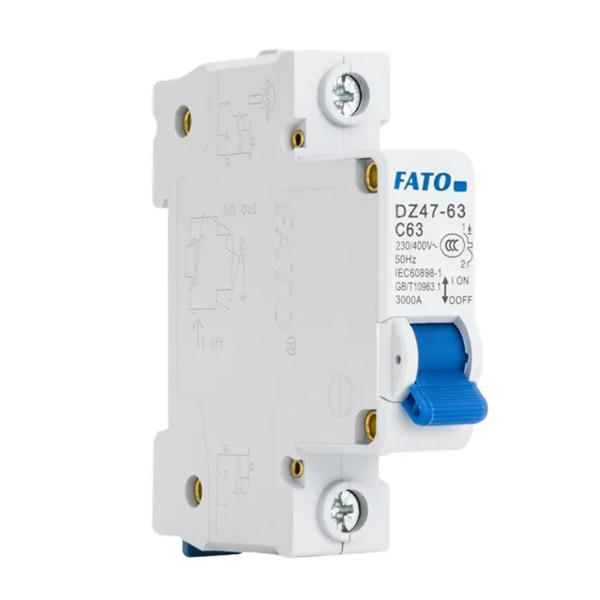

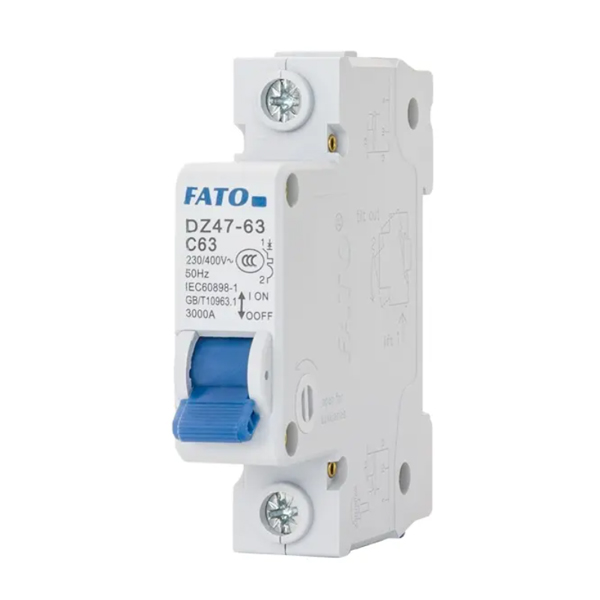

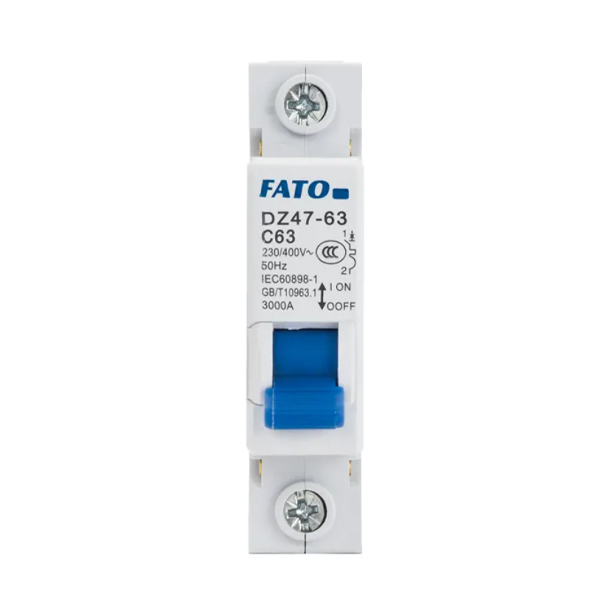

Disjuntor miniatura MCB DZ47-63 MCB

Os detalhes dos produtos mostram

Escopo de aplicação

O disjuntor de novo circuito em miniatura da série DZ47 é adequado para proteção de sobrecarga e curto -circuito de linhas, iluminação e equipamentos de energia em circuitos com 50Hz, tensão nominal de 230/400V e corrente classificada até 100a e abaixo. Também pode ser usado para troca frequente de linhas e equipamentos em condições normais.

O produto está em conformidade com os padrões IEC60898-1 e GB/T 0963.1.

Características da estrutura

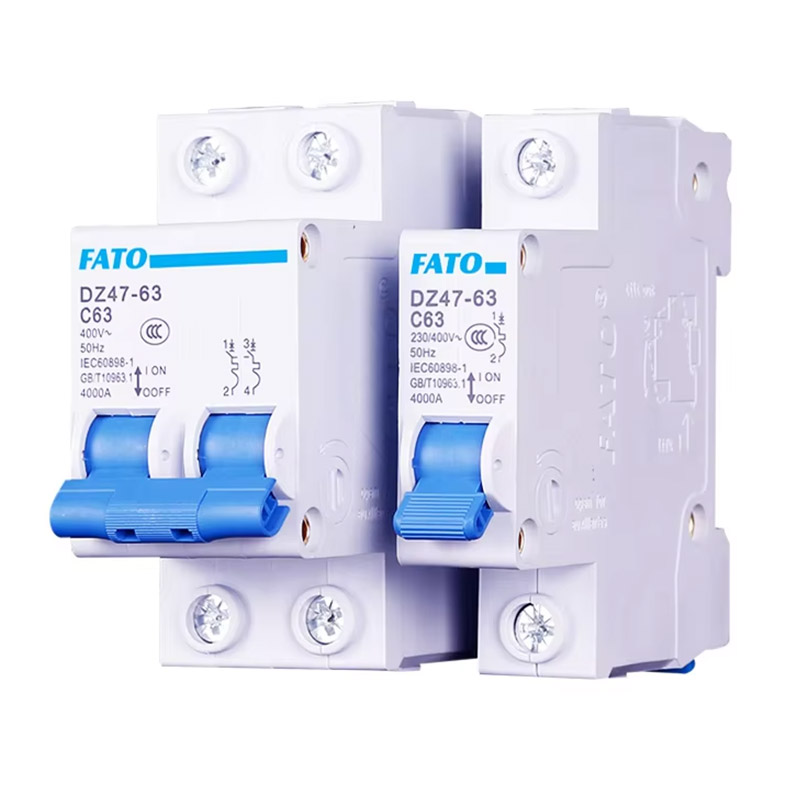

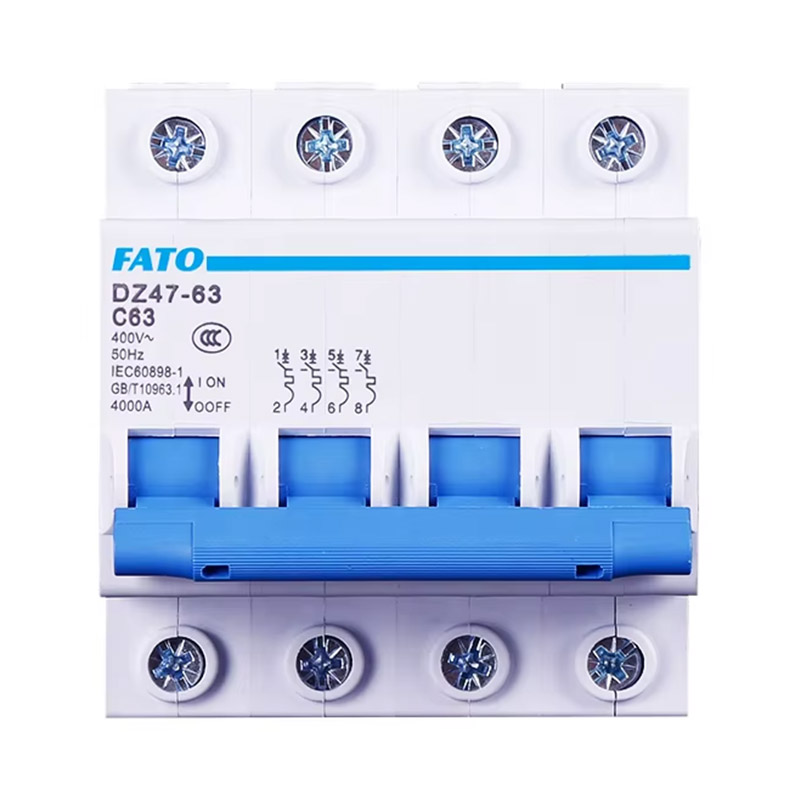

Os disjuntores em miniatura neste conjunto são compostos de alojamento plástico, proteção de sobrecorrente, mecanismo de operação, contatos e sistema de extinção de arco. O alojamento é construído a partir de material plástico durável e retardador de chamas. O disjuntor de vários polos é criado combinando vários pólos únicos, com a proteção e a alça conectadas através de hastes e tampas para manter a uniformidade na operação de cada pólo.

Condição de trabalho

Limit O limite superior da temperatura do ar circundante não deve exceder+40 ℃, o limite inferior não deve ser inferior a -5 ℃, e o valor médio de 24 horas não deve exceder+35 ℃;

◇ Altitude: a altitude do local de instalação não deve exceder 2000m;

◇ Condições atmosféricas: A+40 ℃, a temperatura relativa do ar não excede 50%e a umidade relativa mais alta é permitida em temperaturas mais baixas;

◇ A temperatura mínima média do mês mais molhada não deve exceder+25 ℃, e a umidade relativa máxima média desse mês não deve exceder 90%, levando em consideração a condensação na superfície do produto causado por mudanças de temperatura;

◇ Nível de poluição: Nível 2;

◇ Categoria de instalação: Classe III;

◇ Tipo de instalação: TH35-7.5 Tipo de instalação O trilho de instalação é usado para instalação;

◇ Condições de instalação: O ângulo de inclinação entre a superfície da instalação e a superfície vertical não deve exceder 5 °.

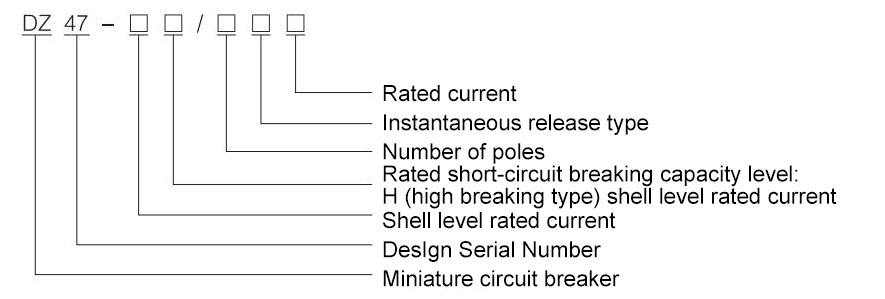

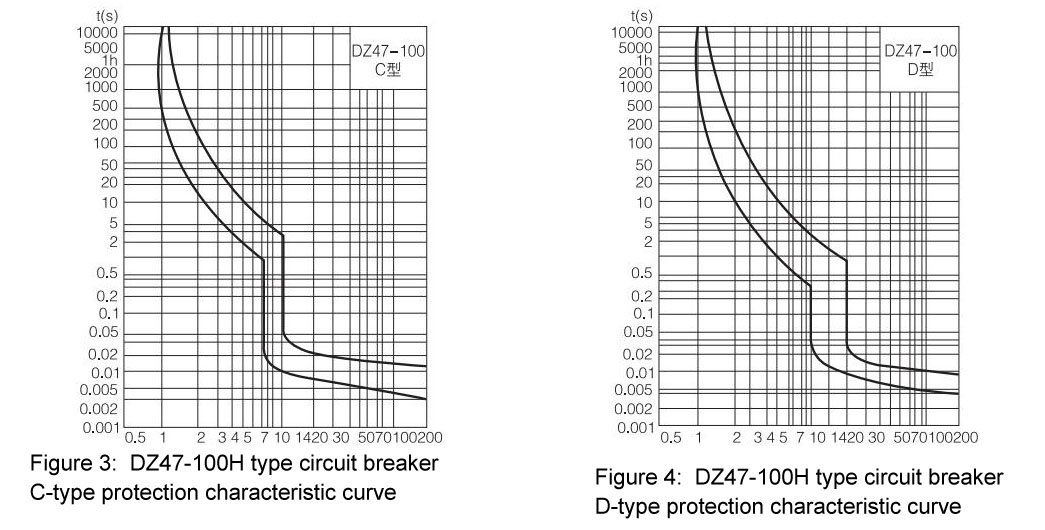

Especificações e parâmetros

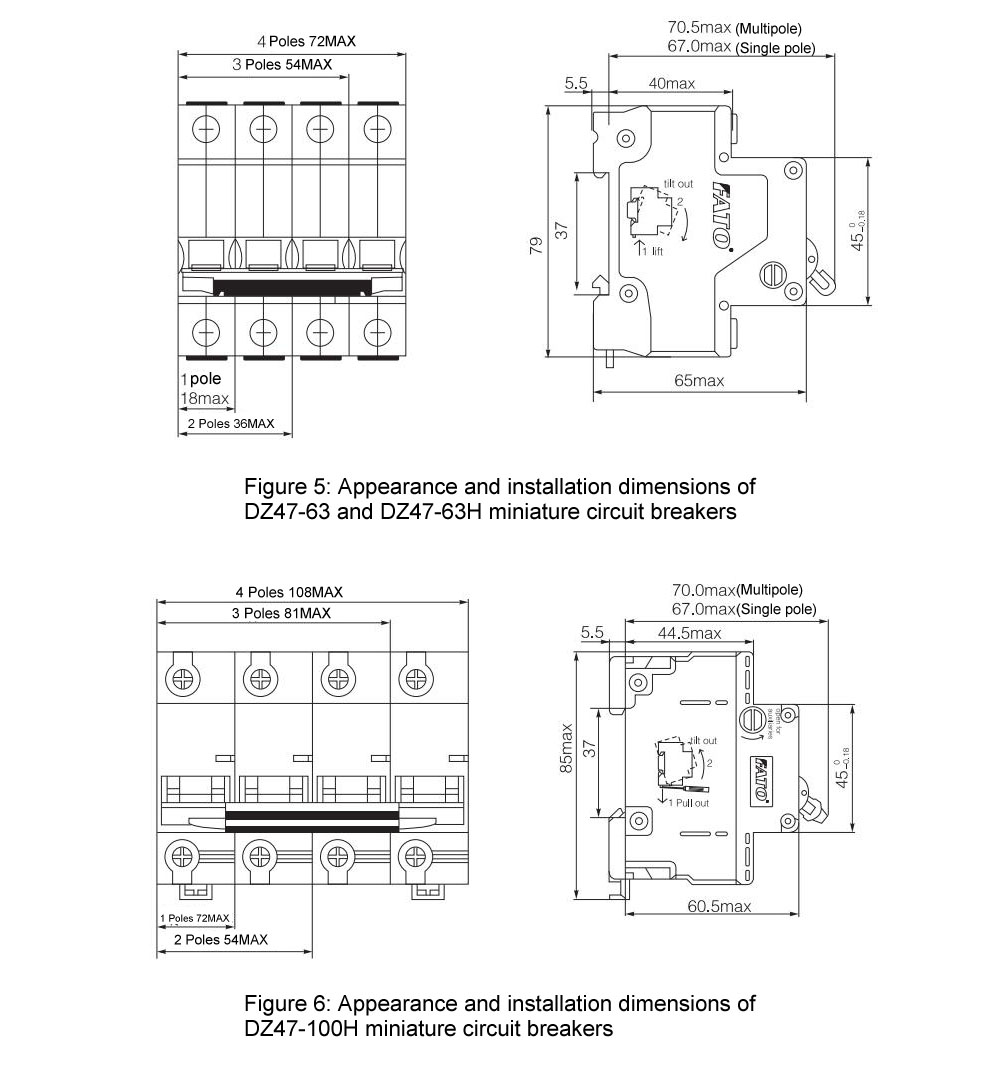

Aparência e dimensões

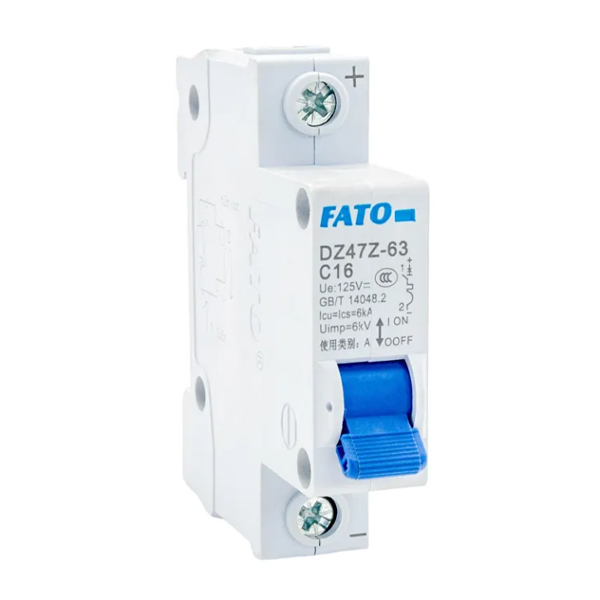

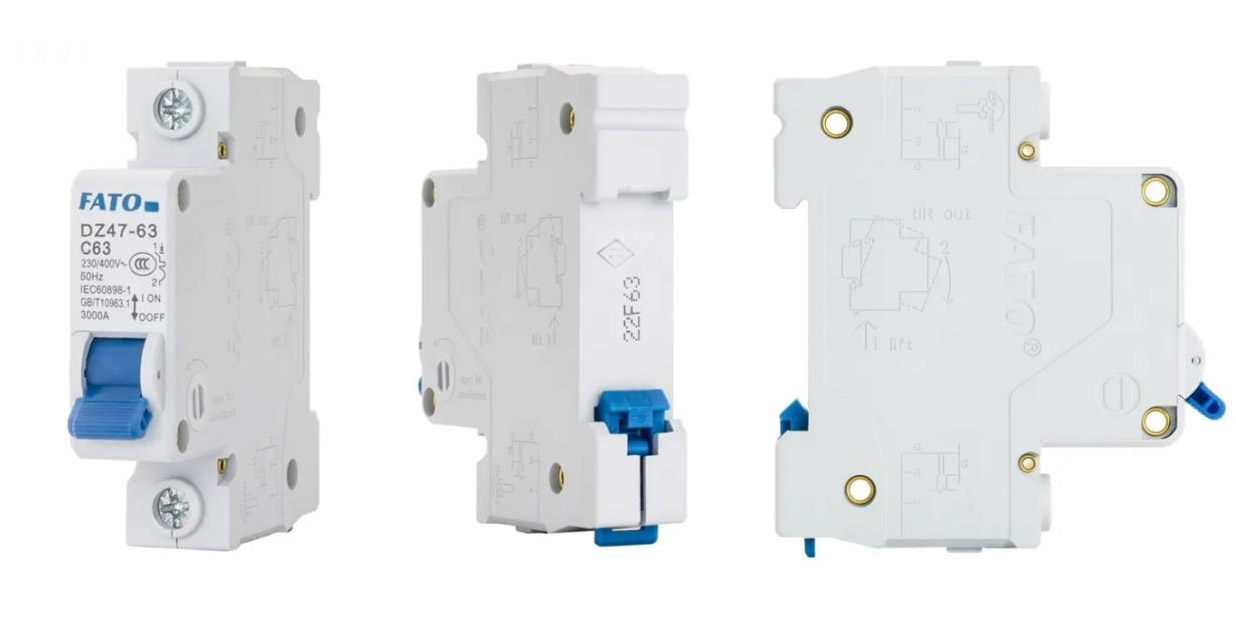

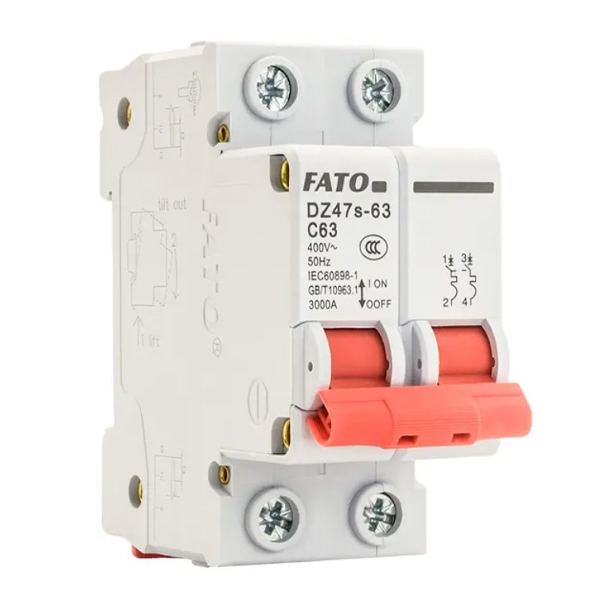

Mostra do produto
