CFB3 Series Mini Circuiter MCB

Os detalhes dos produtos mostram

Escopo de aplicação

O disjuntor em miniatura da série CFB3-63/125 é adequado para proteção contra sobrecarga e curto-circuito em circuitos com uma tensão nominal de 230V/400V e uma corrente nominal de 125A a uma frequência de 50/60Hz por mil e também pode ser usada para frequente em/off Operações do circuito em condições normais.

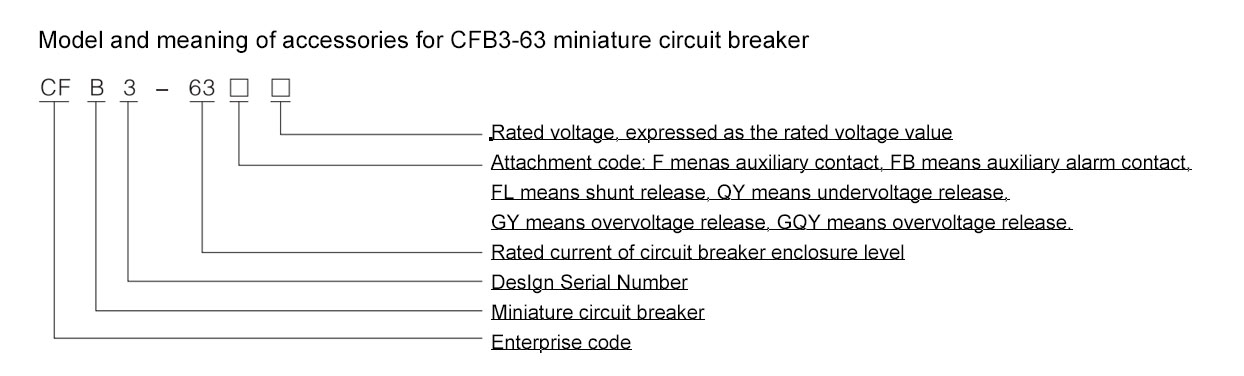

Os disjuntores de circuitos da série em série estão equipados com acessórios como contatos auxiliares CFB3-F, contatos de alarme auxiliares CFB3-FB, liberação de shunt CFB3-FL, liberação de smarttagem de CFB3-QY, que se release.

Excesso de sobretensão, subtensão e sobretensão/subtensão são dispositivos de liberação eletrônica que são montados e combinados com disjuntores ou disjuntores residuais de circuitos de corrente. Eles são adequados para circuitos AC 50Hz/60Hz com uma tensão nominal de 230V e são usados ​​para proteger contra sobretensão, subtensão e excesso de tensão causados ​​por falhas de linha, evitando danos aos equipamentos elétricos ou incapacidade de funcionar corretamente devido a flutuações na tensão da grade. O disjuntor tem uma função de isolamento, simbolizada por

O produto atende aos seguintes padrões: GB/T10963.1, IEC60898-1 、 GB/T20645.

Características da estrutura

Esse disjuntor possui boas características de limitação de corrente, tempo de arco extremamente curto, alta capacidade de ruptura, características precisas de proteção, vida útil longa e desempenho confiável.

A concha adota um design curvo exclusivo, com uma ranhura de ventilação fluida no lado para melhorar a dissipação de calor e reduzir o aumento da temperatura do produto.

Tem uma indicação clara do status da posição de contato.

O bloco de terminal possui um método de conexão de uso duplo para o barramento e o fio.

Os acessórios estão completos, incluindo contatos auxiliares, contatos de alarme, liberação de derivação, liberação de subtensão, liberação de sobretensão, liberação de sobretensão e outros acessórios.

Condição de trabalho

◇ O limite superior da temperatura do ar circundante não deve exceder+40 ℃, o limite inferior não deve ser inferior a -5 ℃, e o valor médio de 24 horas não deve exceder+35 ℃;

◇ Altitude: a altitude do local de instalação não deve exceder 2000m;

◇ Condições atmosféricas: A+40 ℃, a temperatura relativa do ar não excede 50%, e uma umidade relativa mais alta é permitida em temperaturas mais baixas;

◇ A temperatura mínima média do mês mais molhada não deve exceder+25 ℃, e o A umidade relativa máxima média daquele mês não deve exceder 90%, levando a condensação da conta na superfície do produto causada por mudanças de temperatura;

◇ Nível de poluição: Nível 2;

◇ Categoria de instalação: Classe III;

◇ Tipo de instalação: TH35-7.5 Tipo de instalação O trilho de instalação é usado para instalação;

◇ Condições de instalação: o ângulo de inclinação entre a superfície da instalação e a vertical A superfície não deve exceder 5 °.

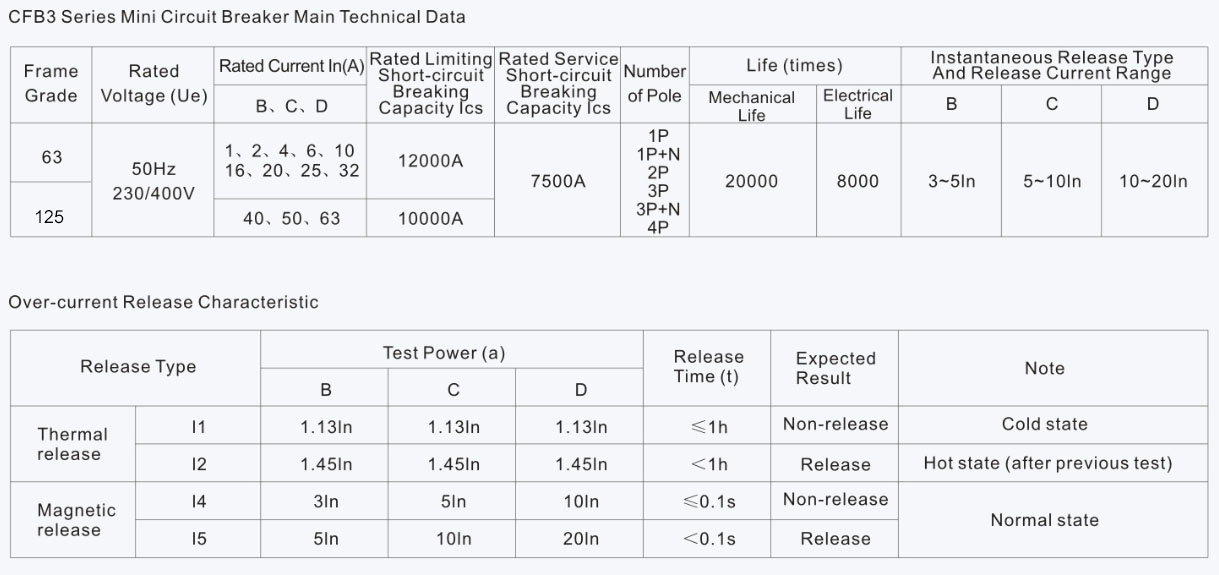

Especificações e parâmetros

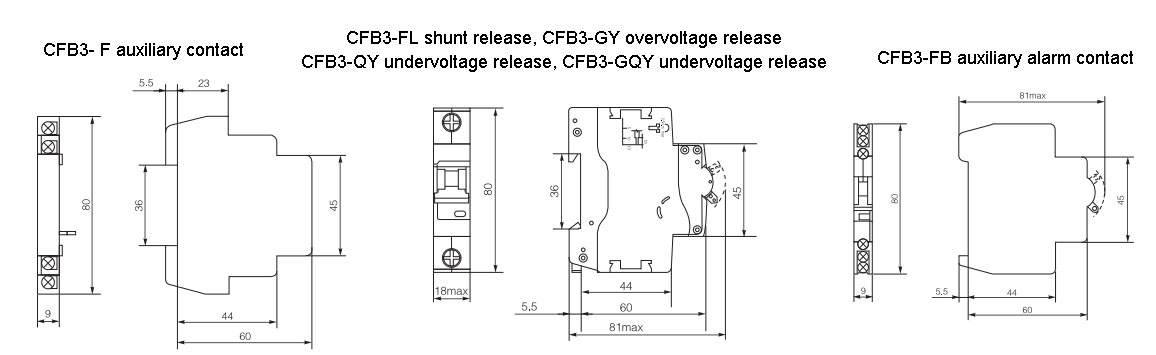

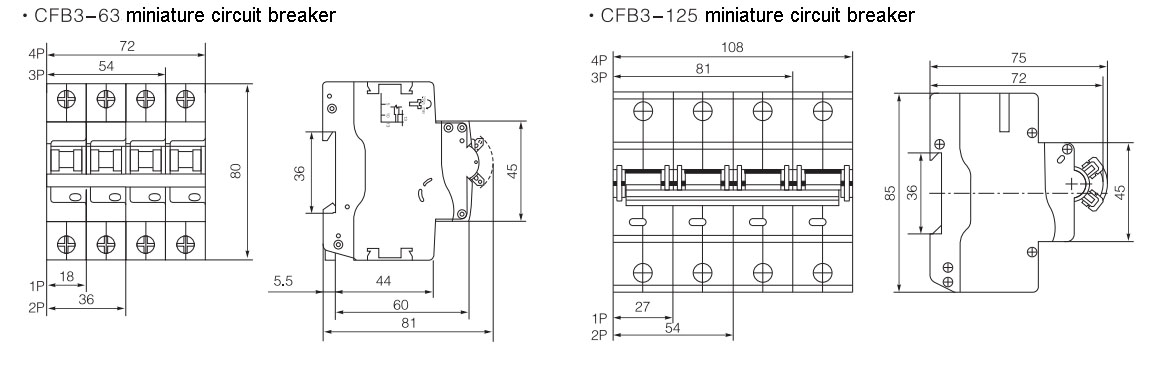

Aparência e dimensões

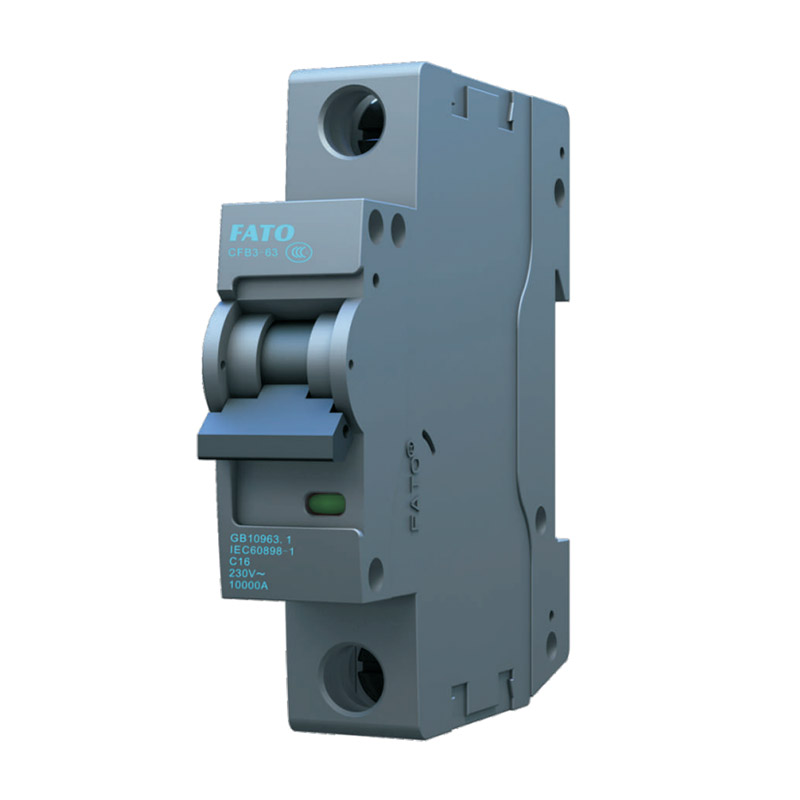

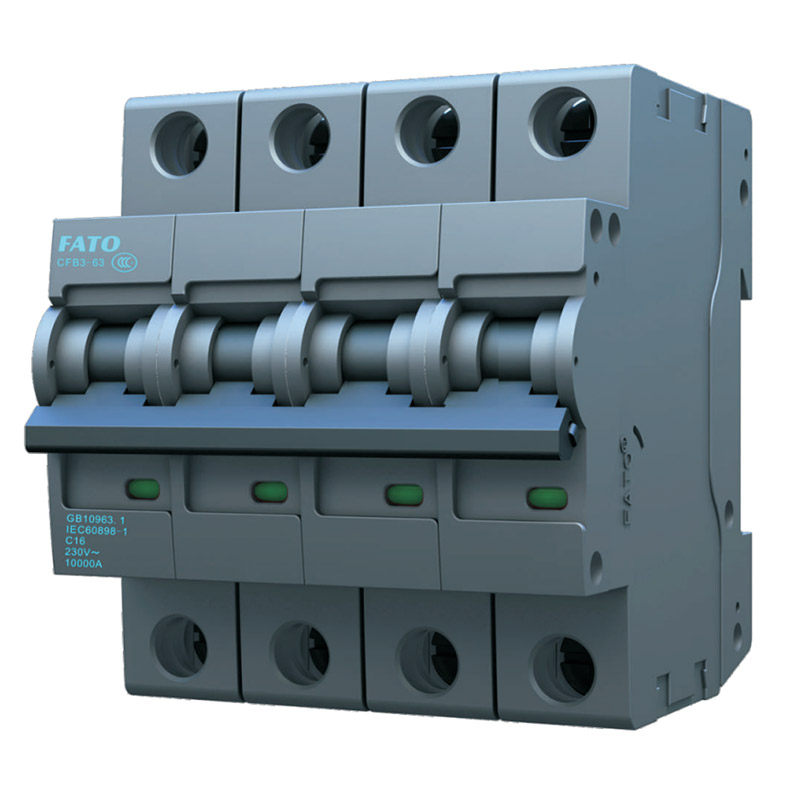

Mostra do produto
