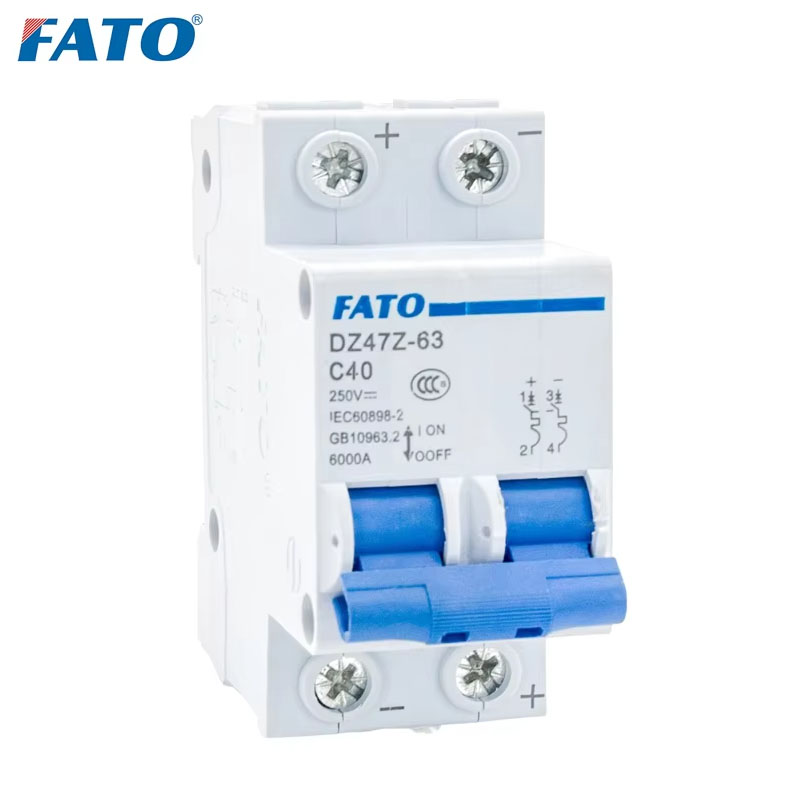

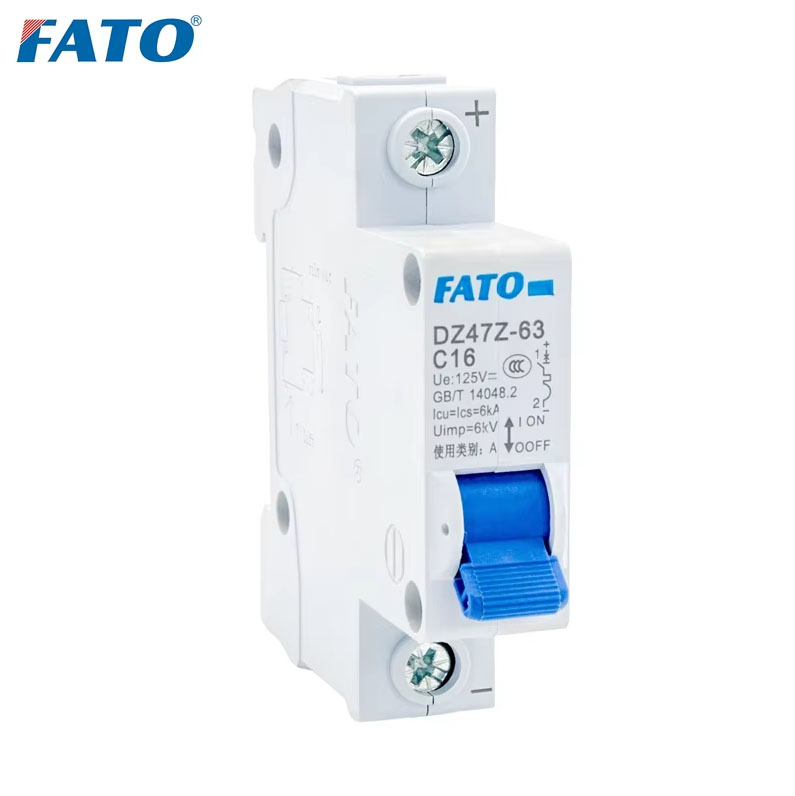

Disjuntor miniatura DZ47Z-63 DC

Os detalhes dos produtos mostram

Escopo de aplicação

O disjuntor em miniatura da série DZ47Z foi projetado para proteger os circuitos CC com uma tensão nominal de 750V e uma corrente nominal de 63a ou menos de sobrecarga e curtos circuitos em linhas, iluminação e equipamentos de energia. Além disso, pode ser utilizado para troca ocasional de linhas e equipamentos em circunstâncias regulares.

Este produto está em conformidade com os seguintes padrões: IEC60898-2 e GB/T14048.2.

Características da estrutura

Os disjuntores nesta coleção apresentam um gabinete de plástico, proteção de sobrecorrente, mecanismo de operação, pontos de contato e sistema de supressão de arco. O revestimento é construído a partir de material plástico durável e resistente ao fogo. Um disjuntor de vários polos é criado combinando pólos únicos individuais, com o mecanismo de proteção ligado por uma biela e a alça de controle ligada por uma cobertura, garantindo uniformidade na ativação de cada pólo.

Condição de trabalho

Limit O limite superior da temperatura do ar circundante não deve exceder+40 ℃, o limite inferior não deve ser inferior a -5 ℃, e o valor médio de 24 horas não deve exceder+35 ℃;

◇ Altitude: a altitude do local de instalação não deve exceder 2000m;

◇ Condições atmosféricas: A+40 ℃, a temperatura relativa do ar não excede 50%e a umidade relativa mais alta é permitida em temperaturas mais baixas;

◇ A temperatura mínima média do mês mais molhada não deve exceder+25 ℃, e a umidade relativa máxima média desse mês não deve exceder 90%, levando em consideração a condensação na superfície do produto causado por mudanças de temperatura;

◇ Nível de poluição: Nível 2;

◇ Categoria de instalação: Classe III;

◇ Tipo de instalação: TH35-7.5 Tipo de instalação O trilho de instalação é usado para instalação;

◇ Condições de instalação: O ângulo de inclinação entre a superfície da instalação e a superfície vertical não deve exceder 5 °.

Especificações e parâmetros

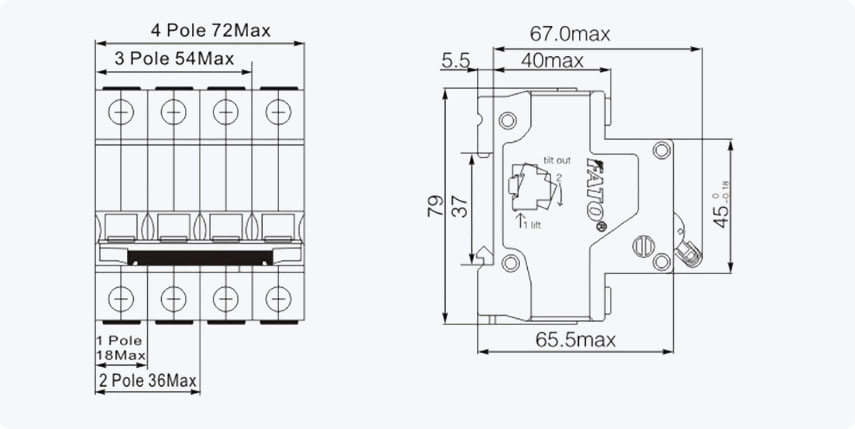

Aparência e dimensões

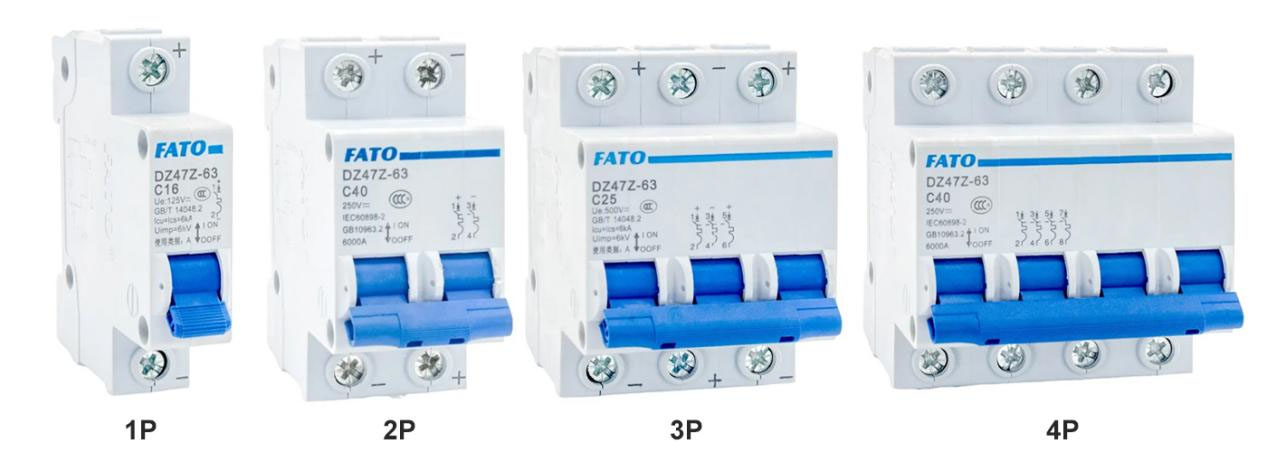

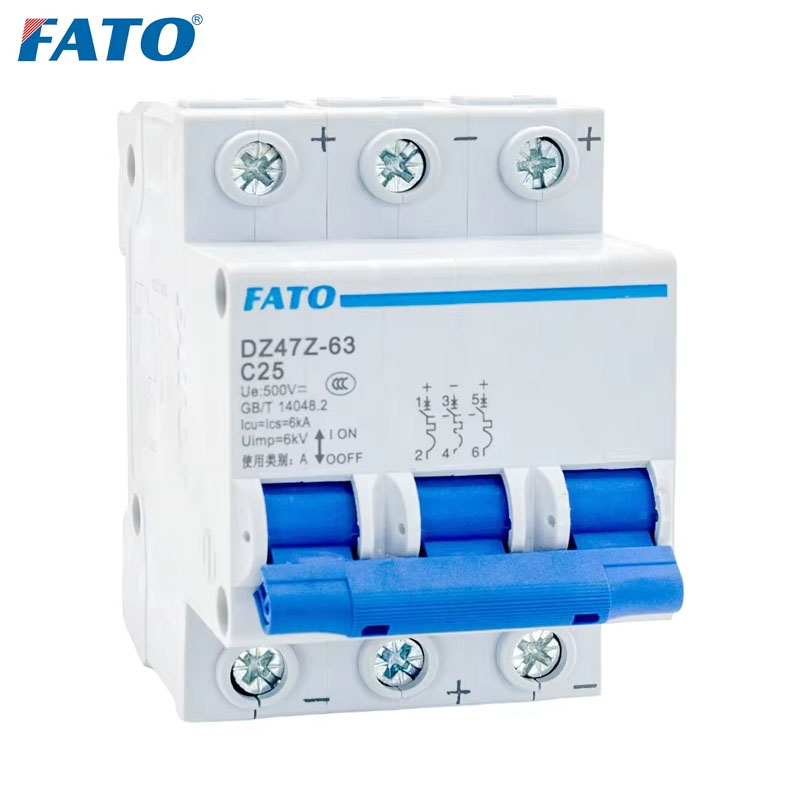

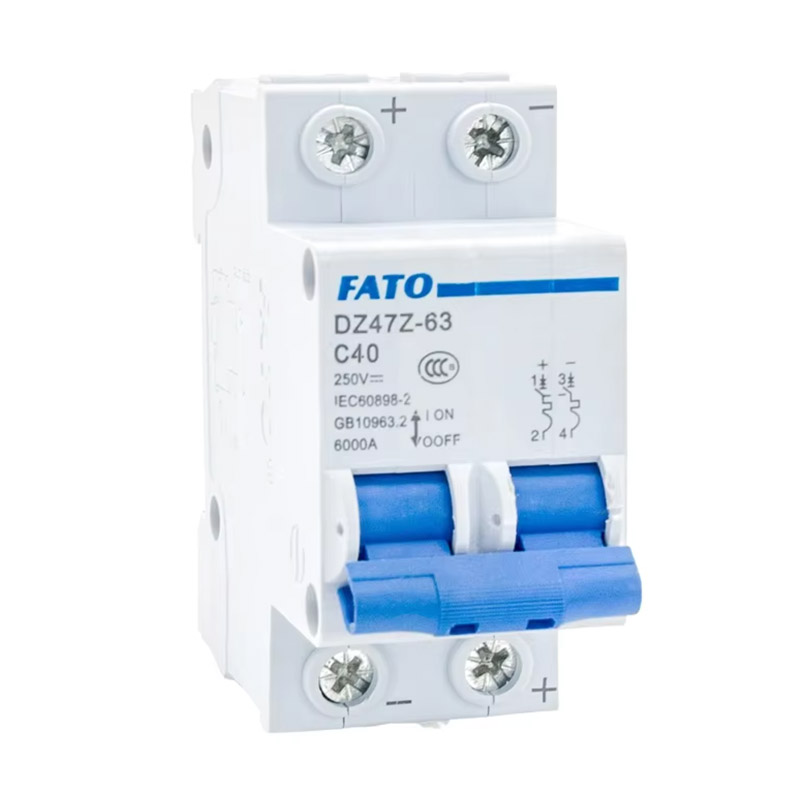

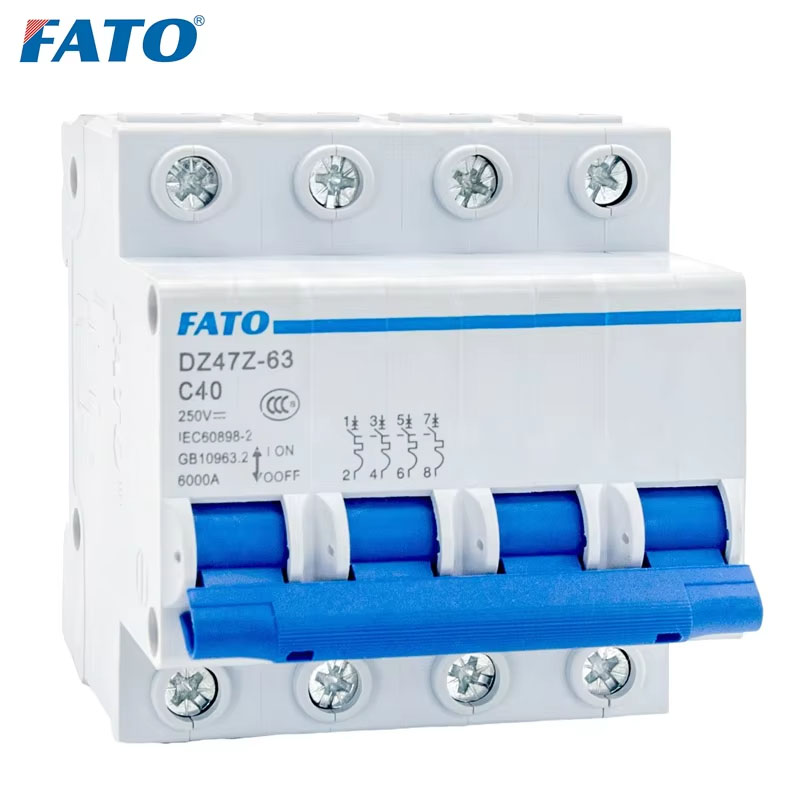

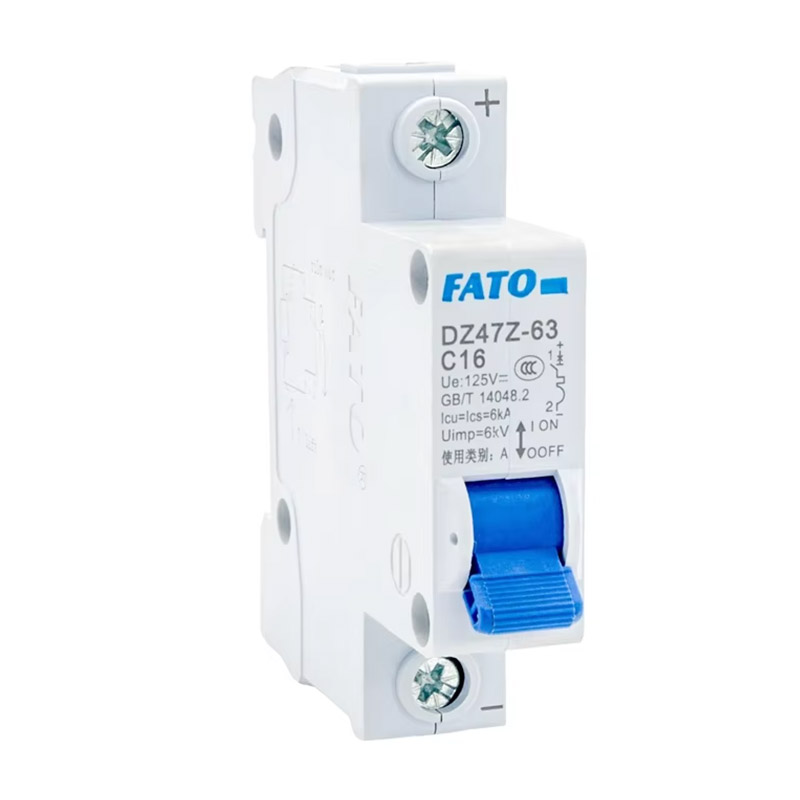

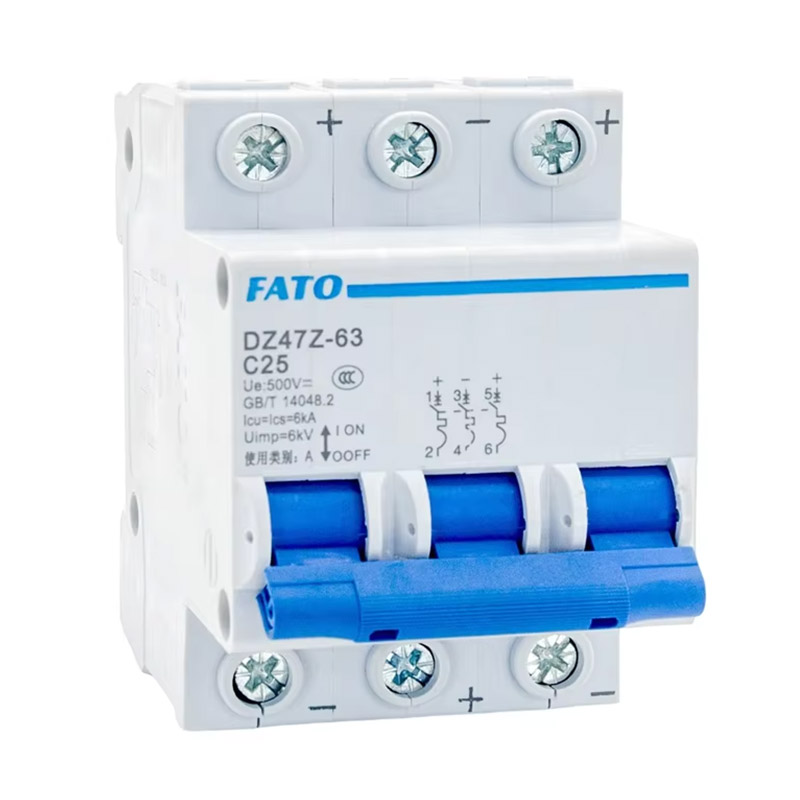

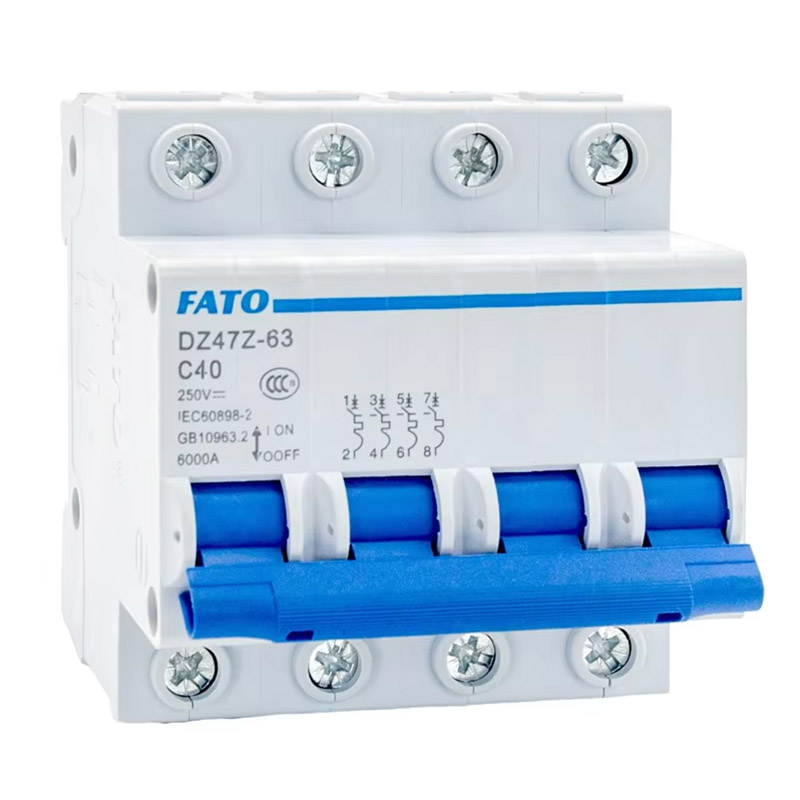

Mostra do produto
